Данный обзор на Snapmaker U1 мы подготовили благодаря Виталию с канала «Уголок технаря», который лично протестировал принтер: почти 1000 часов печати без единой поломки и без замены узлов. Результат оказался настолько убедительным, что по мере появления свободного места мы докупили ещё три таких принтера. Сейчас все четыре работают ежедневно и требуют только одного – вовремя подавать пластик.
Это не пересказ технического паспорта, а реальный опыт эксплуатации: как принтер справляется с многоцветными и мультиматериальными проектами, что показали тесты скорости и точности печати, какие нюансы стоит учесть при сборке и на что обратить внимание при покупке.
Что такое Snapmaker U1?
Snapmaker U1 – настольный 3Д-принтер с автоматической сменой печатающих головок (toolchanger). Вместо того чтобы продавливать новый пластик через одно и то же сопло при каждой смене цвета, принтер меняет саму печатающую головку – их у U1 четыре, и каждая уже заправлена своим материалом. Смена занимает около 5 секунд.
Это даёт три практических преимущества: минимальный расход пластика на очистку сопла, чистую границу между разными материалами и возможность сочетать в одной модели принципиально разные пластики, например, жёсткий PLA и гибкий TPU.
Компанию Snapmaker основали в 2016 году в Шэньчжэне. Известность она получила благодаря модульным станкам «3 в 1», объединяющим 3Д-печать, лазерную гравировку и фрезеровку в одном корпусе. Snapmaker U1 стал самым успешным продуктом компании на краудфандинге – более 20 млн долларов сборов и одно из первых мест в истории Kickstarter среди 3Д-принтеров.

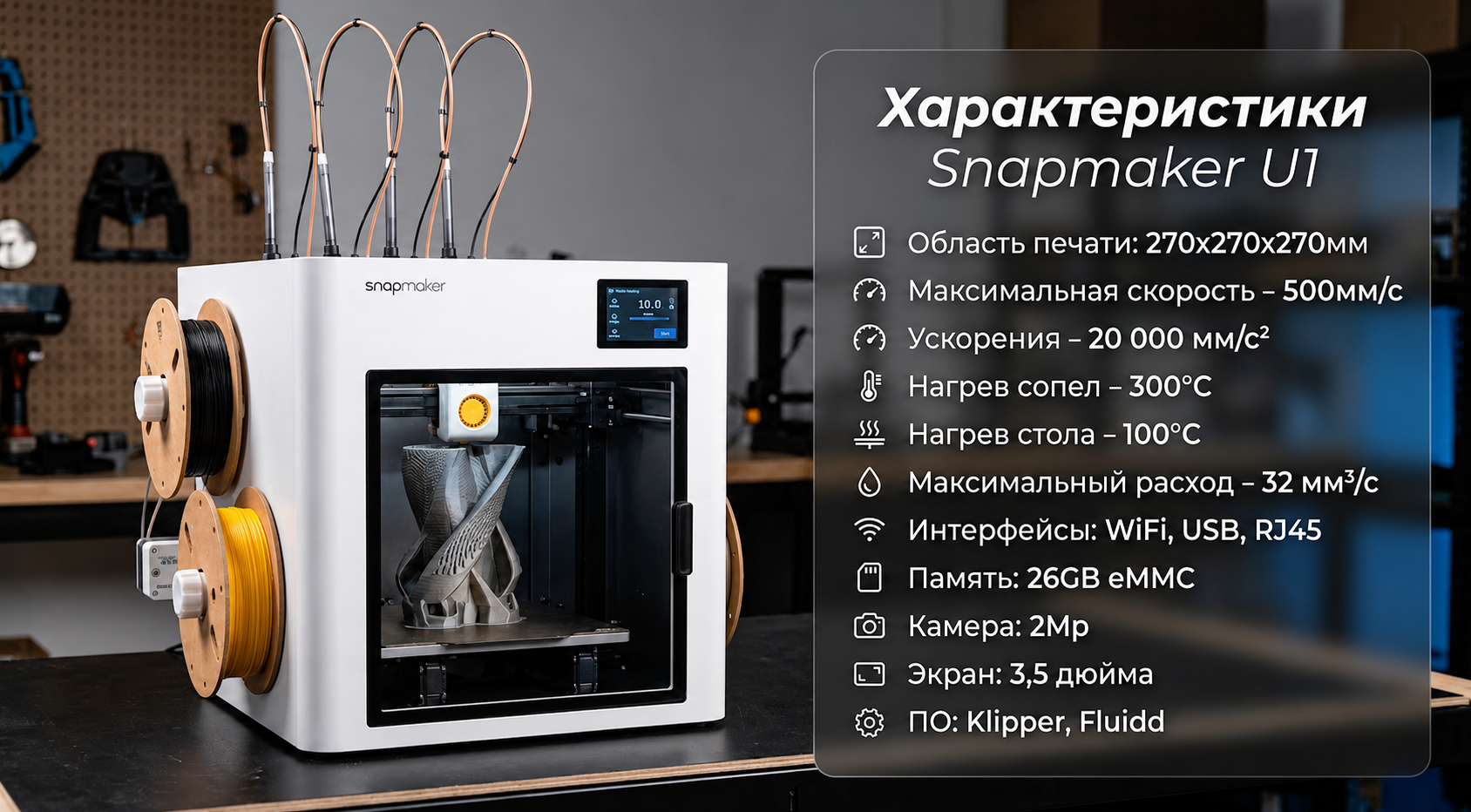

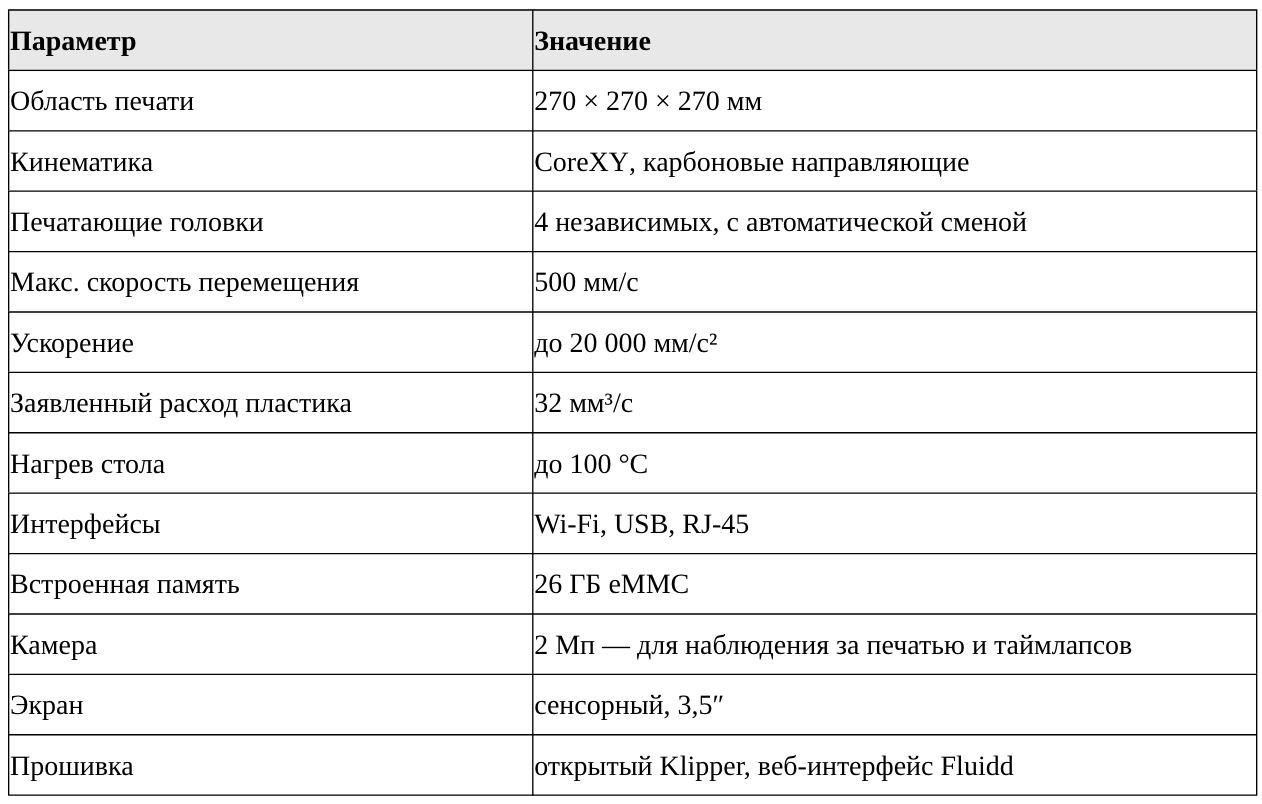

Технические характеристики
На что обратить внимание при покупке
Целостность упаковки. При получении стоит проверить углы коробки – встречаются повреждения от сдавливания. Рекомендуется вскрыть и осмотреть принтер на месте, до того, как забирать заказ.

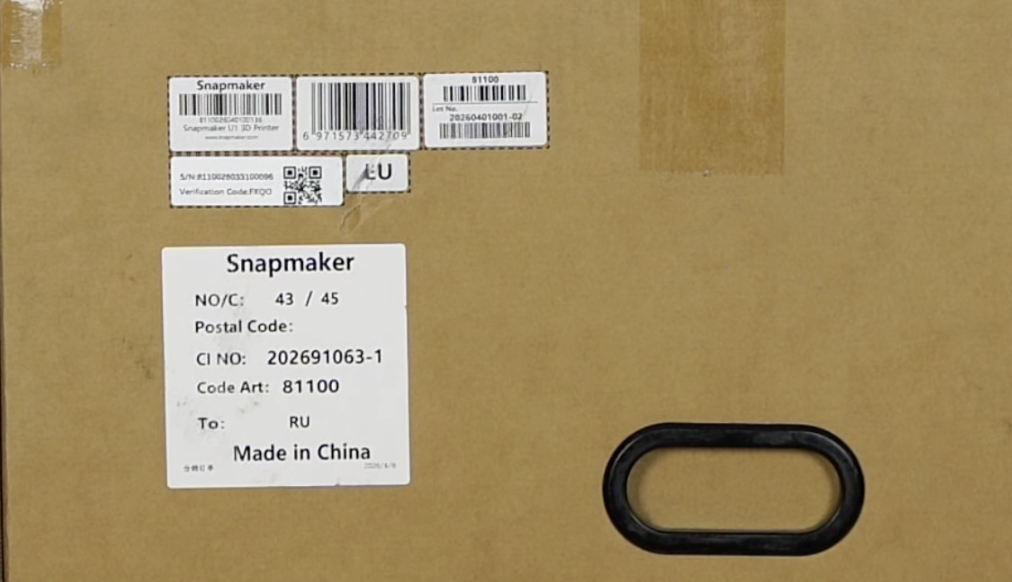

Региональная версия. В Россию поставляются китайская и европейская версии принтера –обозначение обычно указано на коробке.
Европейская версия официально поддерживается: действует гарантия, обеспечена поддержка продавца и производителя, стабильно работает облако Snapmaker. У китайской версии возможны сложности с уведомлениями в приложении и с обновлением прошивки.

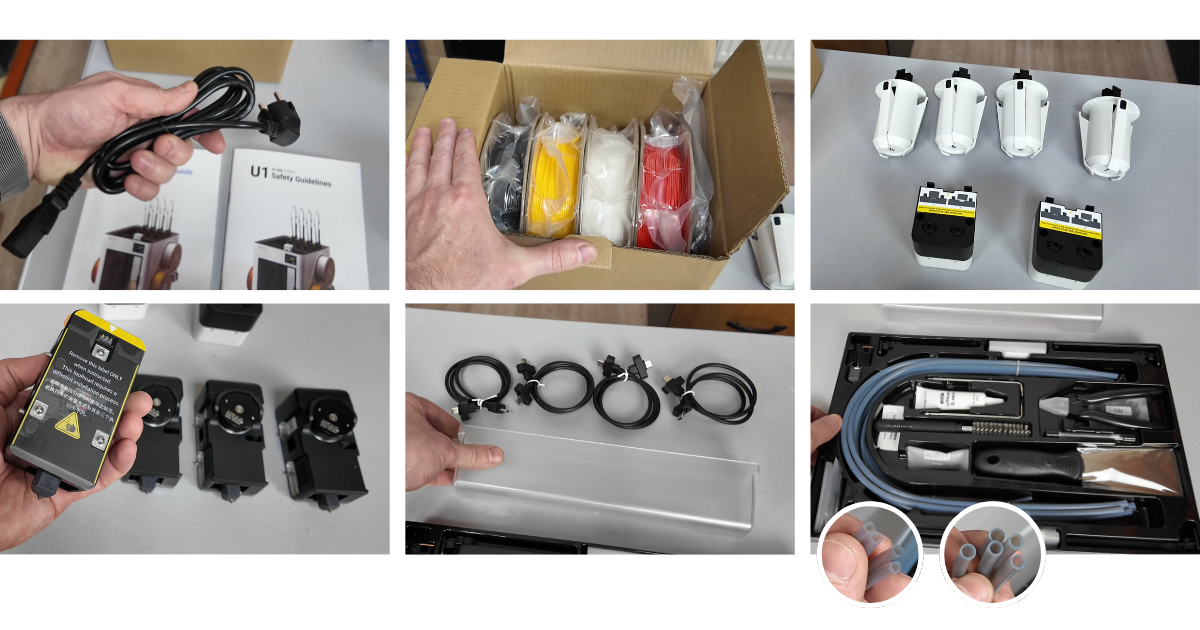

Комплектация
В коробке со Snapmaker U1:
-
иллюстрированная инструкция по сборке и книжка со спецификацией;
-
шнур питания (блок питания универсальный и переключается автоматически; у китайской версии – своя вилка);
-
четыре катушки PLA-пластика по 500 г разных цветов;
-
система подачи пластика в разобранном виде: пронумерованные держатели катушек с системой торможения;
-
промежуточные модули подачи со своими приводами и шестернями;
-
четыре печатающих головки – три идентичных и один зеркально отражённый, под конкретное посадочное место;
-
провода для подключения печатающих головок;
-
лоток для сбора пластика после очистки сопла;
-
комплект расходников: запасной Хотэнд, крепёж, трубки PTFE двух типоразмеров, кусачки, держатели кабеля, щётка для очистки сопел, смазка, ключи, запасные уплотнители, стойки-держатели трубок, шпатель и салфетка.
Сборка: два нюанса, которые легко упустить
Сборка по инструкции проходит без сюрпризов, но два момента заслуживают отдельного внимания.

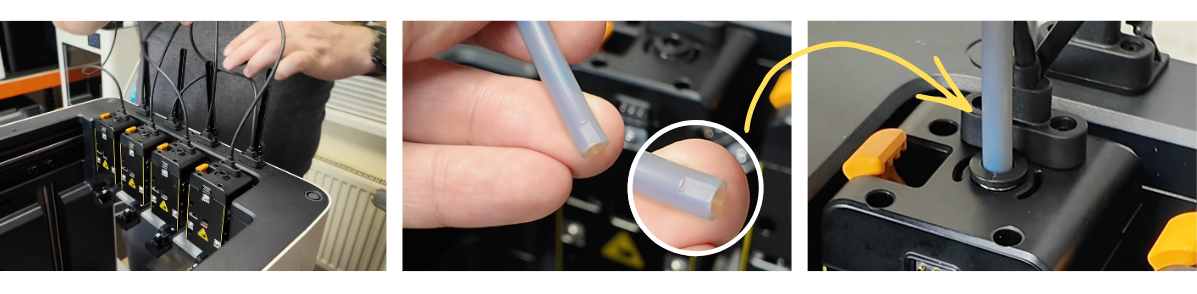

Трубка PTFE.
При первой калибровке принтер может сообщить о некорректно установленной печатающей головке, указав его номер, в этом случае головку нужно снять, установить заново и повторить калибровку. За каждой головкой закреплены датчики, которые определяют, вернулась ли она на парковку.
Результаты тестирования
Для тестов использовался фирменный слайсер Snapmaker (на базе Orca) – принтер также доступен в списке профилей оригинального OrcaSlicer.

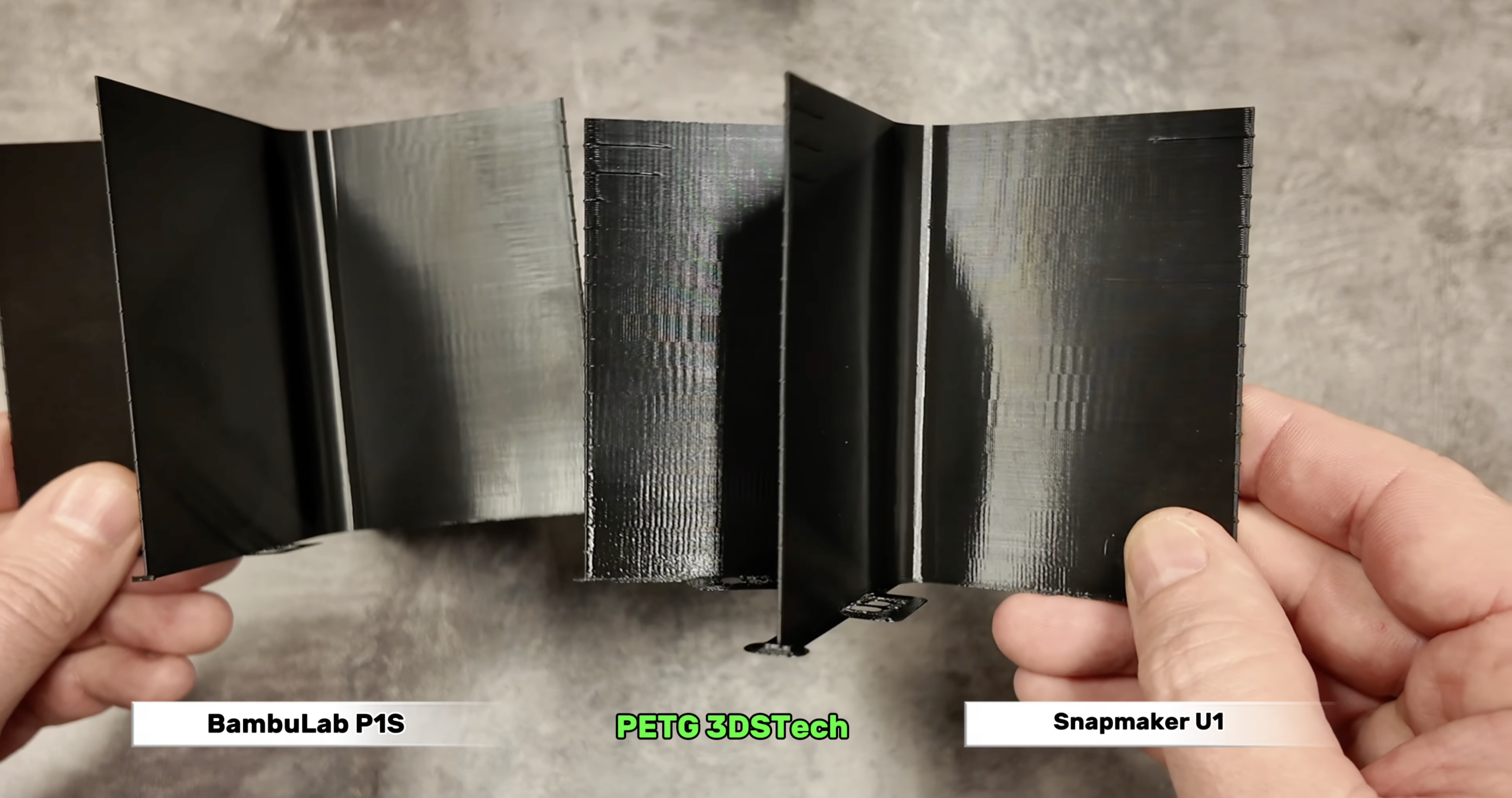

Тест на «звон» (ringing-тест).
Производительность.
На практике принтер уверенно показал 27 мм³/с при заявленных 32 мм³/с. Использовавшийся при тесте пластик (Bambu Lab Basic) – не самый быстрый по показателям потока; на материале класса High Flow результат мог быть выше 30 мм³/с.
Реальные проекты на Snapmaker U1

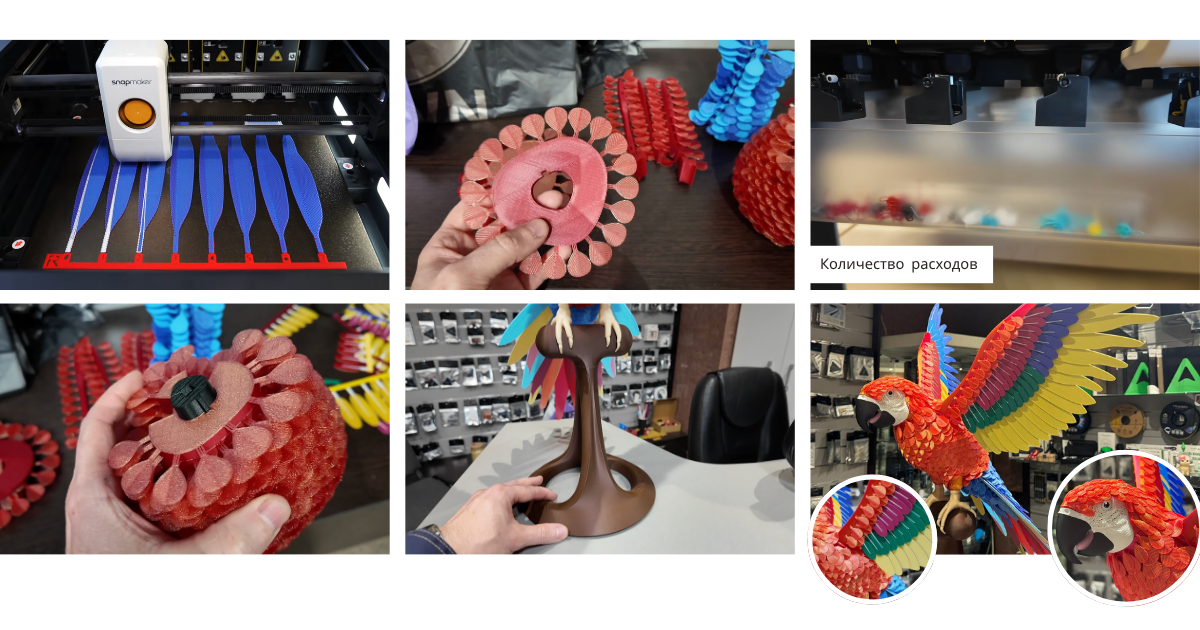

Попугай ара в натуральную величину
Один из самых показательных проектов – крупный многоцветный макет попугая ара, напечатанный с использованием PLA с блёстками, silk-пластиков и композитных PLA. Именно на подобных проектах раскрывается смысл автосмены печатающей головки: быстрое переключение материалов и минимум отходов по сравнению с системами, которые перематывают катушки внутри корпуса. По нашим наблюдениям, на многоцветной печати U1 может показывать результат в разы быстрее альтернативных решений.
Модель была продумана с расчётом на экономию: самый дорогой и заметный пластик используется по минимуму, например, глиттерный материал идёт только на верхний слой, а внутренние слои печатаются обычным цветом. На внутренние части шли остатки и недомотки катушек.

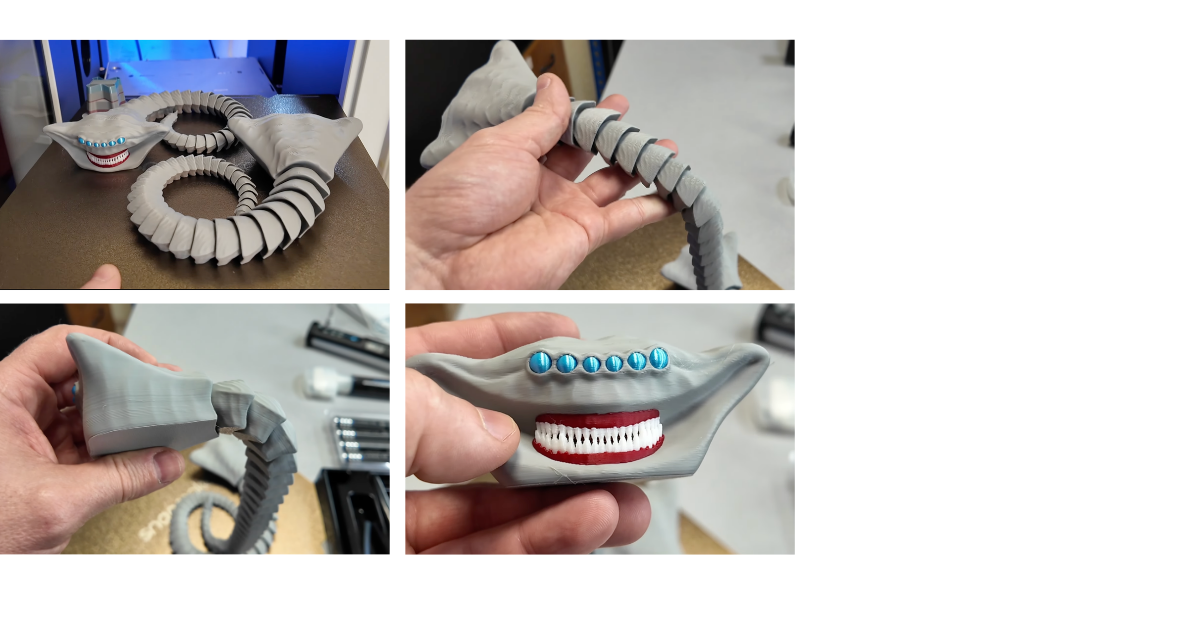

Персонаж «Эльгранд Майя»
По запросу для детской аудитории было напечатано сразу два экземпляра популярного персонажа. стандартным PLA, без дополнительных эффектов. Итоговое качество печати высокое, а главное – зоны смены пластика получились чистыми, без дефектов на границах цветов.
Автосмена печатной головки полезна и для практических задач:
-
печать связующего слоя и поддержек из другого материала, например, PETG-поддержки часто сложно отделить от детали, но при печати другим материалом отделение проходит легко, а поверхность модели остаётся аккуратной;
-
комбинирование материалов для экономии, дорогой пластик используется только там, где это действительно нужно.
Работа с TPU и гибкими материалами
Экструдер Snapmaker U1 хорошо проработан под печать гибкими материалами: на всех четырёх наших принтерах суммарно выработано несколько килограммов TPU A93 без единого сбоя – сказываются удачная конструкция шестерён подачи и минимальное расстояние до хотенда.
При печати мягкими пластиками мы рекомендуем придерживаться следующего порядка действий:
-
Обязательно просушить филамент перед печатью.
-

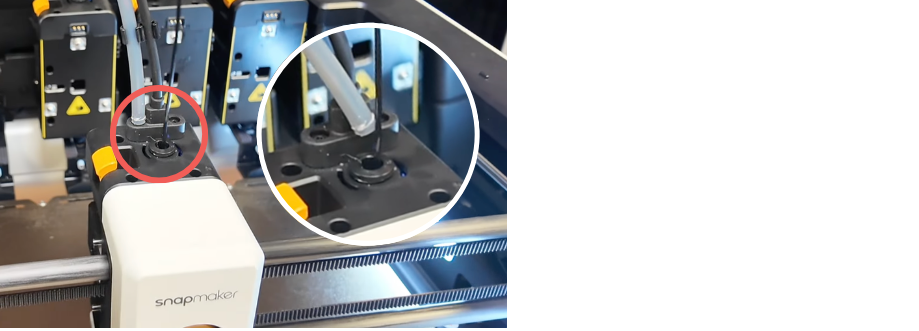

Минимизировать сопротивление на пути к печатающей головке. Несмотря на увеличенный диаметр штатных трубок, при печати TPU мы снимаем трубку подачи и пускаем филамент напрямую с катушки в головку, минуя системы подачи и промежуточные каналы.
-
Только после этого выполнять калибровку потока.
Существуют доработки, позволяющие устанавливать катушки сзади принтера и исключать часть штатной системы подачи, однако для гибких материалов мы рекомендуем убирать трубки полностью, вплоть до самой печатающей головки.
Инженерные решения
По базовой конструкции Snapmaker U1 близок к решениям Bambu Lab: рама из штампованных и роботизированной лазерной сваркой элементов, корпус из литого ABS, кинематика CoreXY на карбоновых направляющих, ось Z на трёх винтах с одним мотором.
При этом из-за большей сложности механизма автосмены Snapmaker пошли дальше: печатающие головки преимущественно металлические и фрезерованные — наиболее ответственные узлы изготавливаются на высокоточных ЧПУ-станках с минимальным участием человека и жёсткими допусками. Это обеспечивает высокую повторяемость характеристик в серийном производстве.
-
парковка стола контролируется отдельным датчиком;
-
для калибровки печатающих головок выделена отдельная зона на столе с датчиком, что повышает точность позиционирования;
-
рабочий лист двухсторонний и крепится на магнитах, а не на магнитном виниле – это более надёжное решение;
-
калибровка потока пластика выполняется не сканированием тестовой линии камерой или лидаром, а датчиком непосредственно в печатающей головке при выдавливании материала перед печатью.
Что стоит учитывать:
-
при компактной области печати самому принтеру требуется примерно вдвое больше места, чем обычному настольному 3Д-принтеру, из-за боковых держателей катушек с двух сторон корпуса;
-

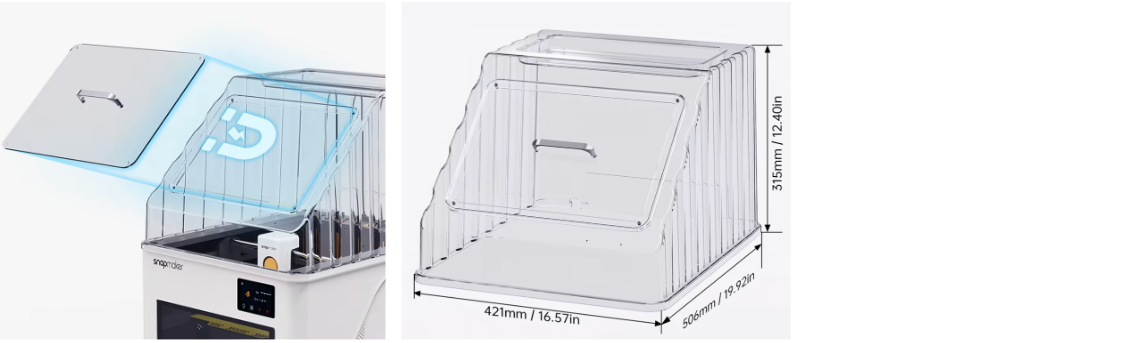

рабочая камера открытая сверху из-за конструкции подачи материала – в базовой комплектации это ограничивает печать крупногабаритных изделий из пластиков с высокой усадкой (например, ABS). Решить это можно самостоятельно напечатанным или готовым колпаком, приобретаемым отдельно;
- печать более чем четырьмя материалами одновременно возможна только через ручную смену пластика на паузе печати. Односопельные многоцветные системы позволяют работать с большим числом цветов, но с существенно большим количеством отходов.
Программное обеспечение
Работая на открытой прошивке Klipper, Snapmaker проработали программную часть так, что с принтером справится пользователь без технического опыта: система выдаёт подробные уведомления о любой ошибке, часть из них сопровождается пошаговой анимацией действий. Интерфейс поддерживает русский язык, а в меню доступны пресеты филаментов популярных производителей.
Итоги
Snapmaker U1 – достойный аппарат за разумные деньги в сегменте мультиматериальных принтеров. Наш опыт эксплуатации – почти 1000 часов печати на первом принтере без единой поломки и последующая покупка ещё трёх таких же устройств, можно считать наиболее объективной оценкой надёжности этого решения.
Рынок мультиматериальной печати развивается быстро, и другие производители тоже активно работают над похожими решениями, какое из них в итоге окажется лучшим, покажет время. На сегодняшний день Snapmaker U1 – один из самых проработанных вариантов в своём классе.
