Здравствуйте, в данном обзоре вашему вниманию предлагается новинка от производителя Wanhao - фотополимерный принтер Duplicator 8.
Принтер печатает по технологии DLP (LCD).
Пару слов о технологии печати:
DLP - переводится как цифровая светодиодная проекция. Метод основан на использовании фотополимерных смол, затвердевающих при облучении ультрафиолетовым светом. LCD – это так давно применяемый метод создания изображения на ЖК-дисплее, позволяющий контролируемому ультрафиолетовому излучению проходить через ЖК-экран. Эта революционная система представляет собой новый способ печати, в котором в качестве источника энергии используется ультрафиолетовый свет для инициирования свободнорадикальной полимеризации, необходимой для превращения жидкой смолы в затвердевший объект.
Устройство поставляется тщательно упакованным в картонную коробку, удобную для транспортировки.

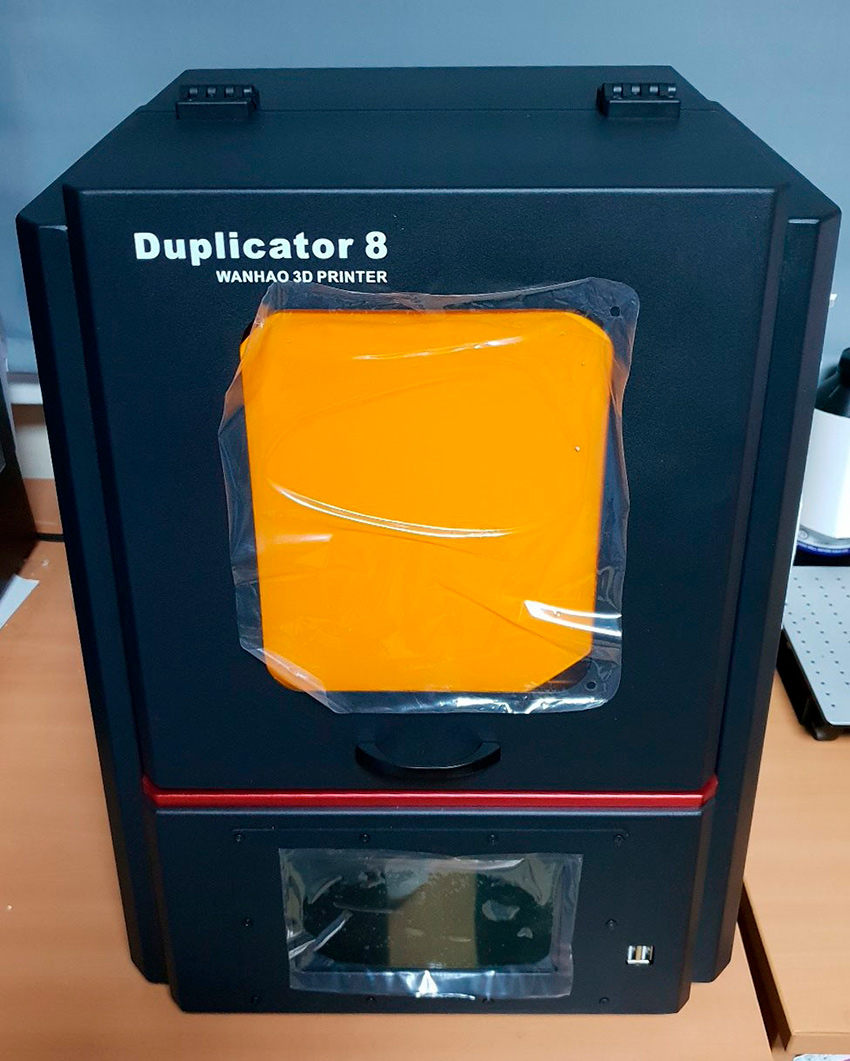

Смотровые окошки, сенсорный дисплей и внутренние детали упакованы в защитную пленку:

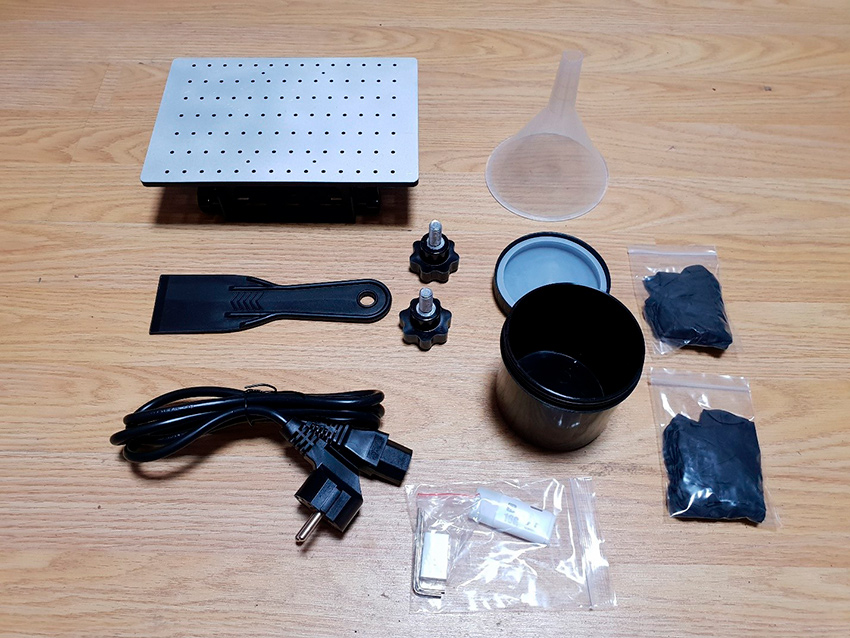

Начнем рассматривать аппарат с его комплекта поставки:
Также производитель рекомендует дополнительно приобрести для комфортной печати и постобработки следующее:
Конструктивные особенности:

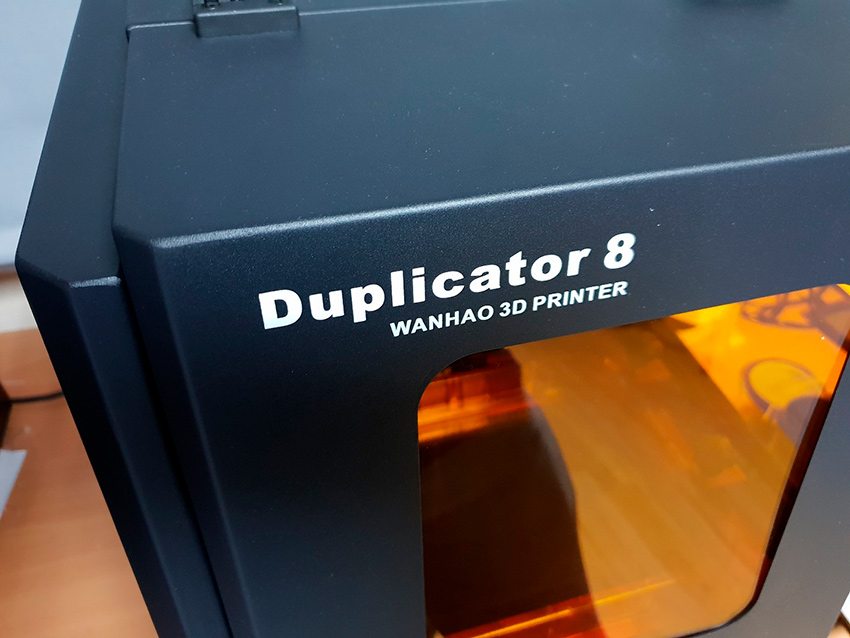

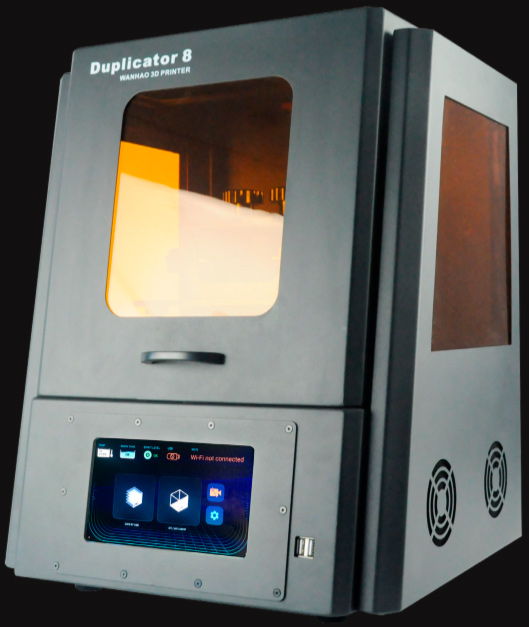

Принтер выполнен в цельнометаллическом черном корпусе со смотровыми окошками из пластика с УФ-защитой для наблюдения за процессом роста модели. Компактен, его вполне можно разместить на письменном столе, также оснащен достаточно большим и удобным сенсорным экраном.

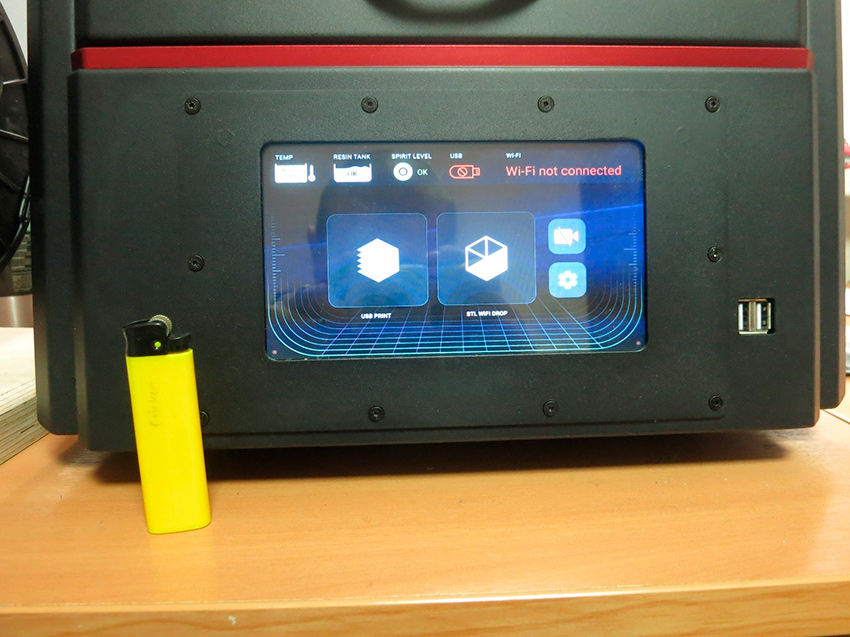

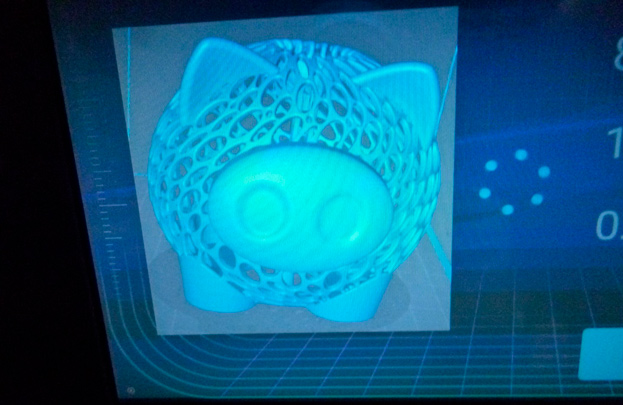

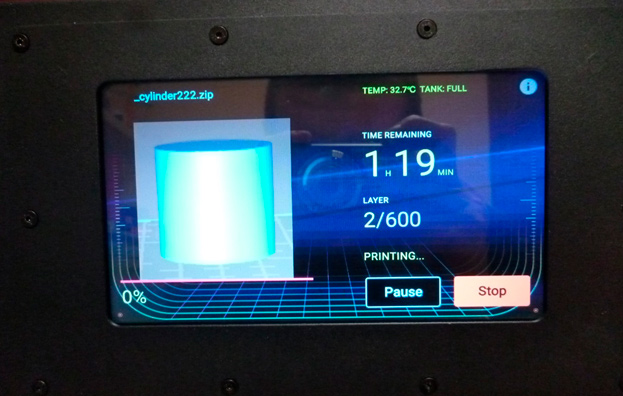

Сенсорный экран для управления и контроля за печатью отображает весь процесс печати объекта: изображение модели, количество слоев, время до конца процесса, так же с его помощью можно управлять всеми настройками и параметрами принтера и используемого материала. Несомненно, это огромный плюс данной модели, как с точки зрения эргономики, так и информативности.
В главном меню на экране есть значок камеры, которой по факту в принтере нет. Видимо у Wanhao изначально была такая задумка, которую в дальнейшем когда-нибудь воплотят в реальность.

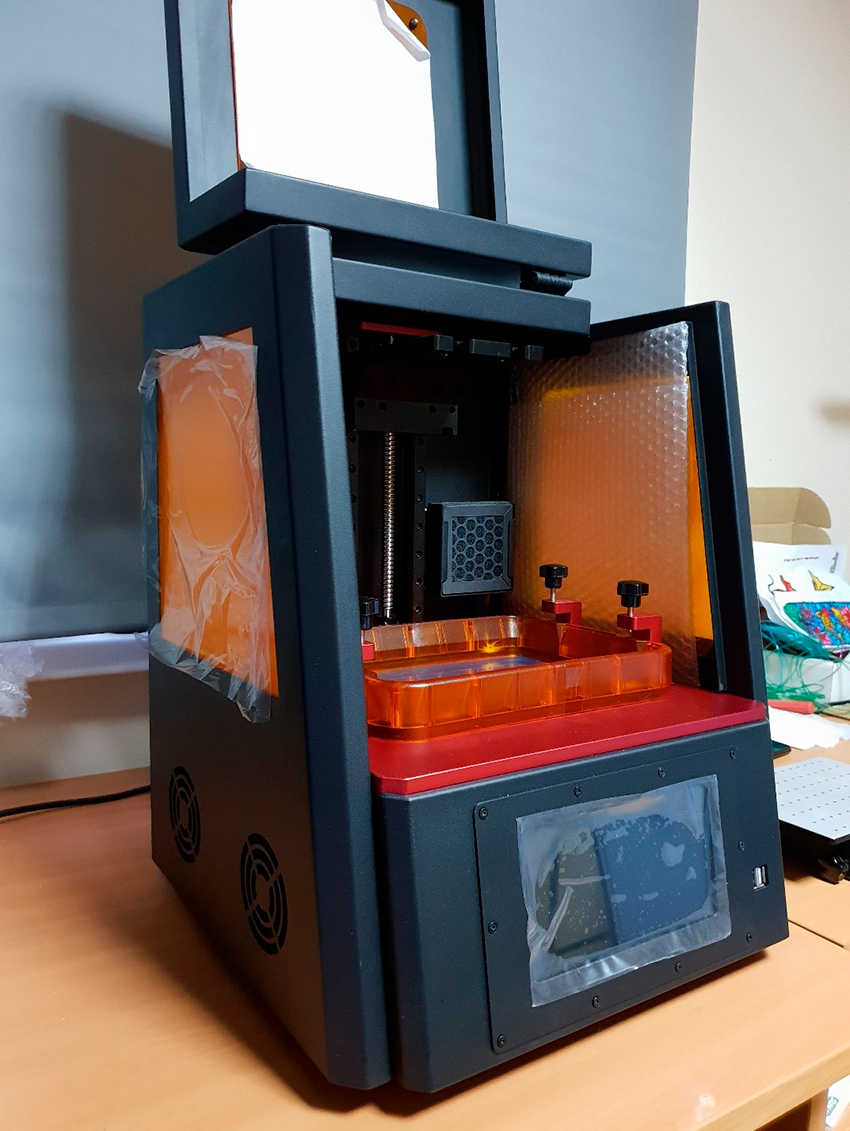

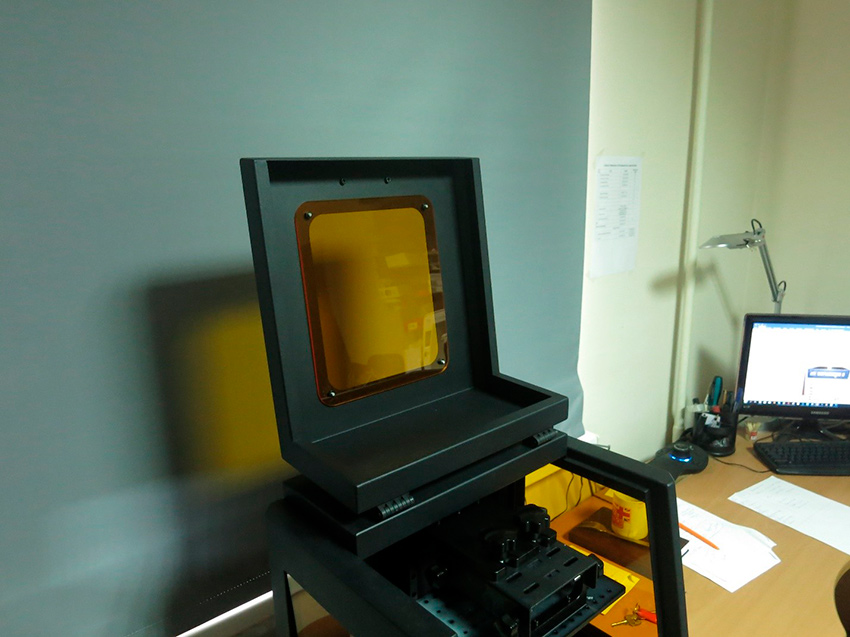

В отличие от предыдущих моделей Wanhao, принтер оснащен удобной дверцей:

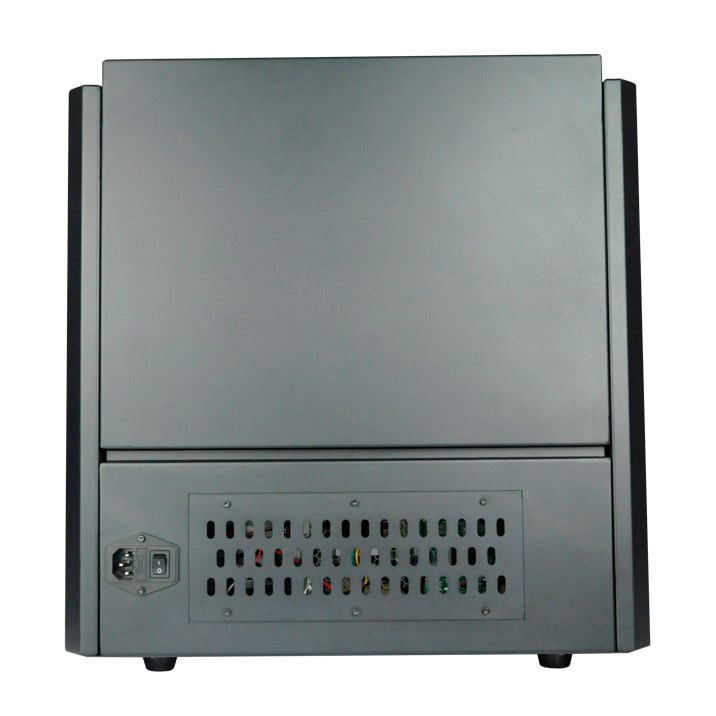

Все крепления, винты и прочее выполнены на достойном уровне, в целом внешний вид произвел приятное впечатление. Загрузка файлов данных производится через USB накопитель (2 разъема на передней панели управления), а также путем подключения по WI-FI к ПК или иному устройству, что является существенным новшеством для компании Wanhao. Из недостатков стоит отметить отсутствие кнопки «вкл. – выкл». на передней панели аппарата. Включение и отключение производится «по питанию», что в свою очередь диктует необходимость свободного доступа к задним разъемам.
Технические характеристики:
| Система засветки полимера | УФ лампы 405 нм |
| Область печати | 192*120*180 мм |
| Программное обеспечение | Внутренний слайсер Wanhao |
| Скорость печати | До 30 мм\час |
| Точность |
X – 0.075 мм Y – 0.075 мм Z – 0.035 – 0.1 мм |
| Вес нетто | 22 кг |
| Материал платформы построения | Алюминий |
| Питание | 110-250 В, 50-60 Гц |
Внутреннее устройство и электроника:
Из внутренних особенностей стоит отметить наличие фиксации направляющей по оси Z:

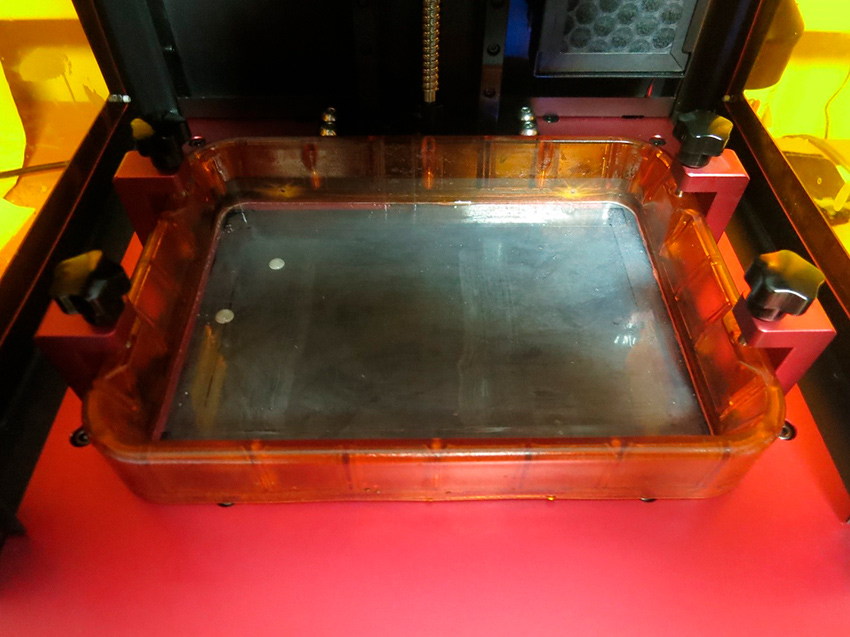

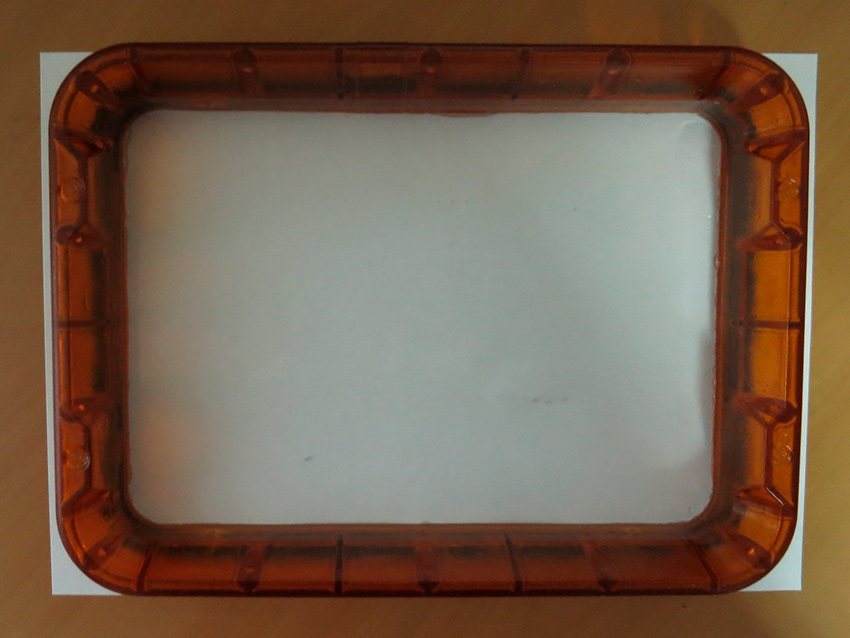

Ванночку для заливки фотополимера, оборудованную сменными пленками:
По факту ванночка отличается от установленной в серии D7 (хотя судя по фотографиям D8 на официальном сайте Wanhao, изначально она планировалась такой же): у D8 она из пластика, а не из металла, и крепится на 4-ех винтах вместо 2-ух. Ванна очень добротная и, на наш взгляд, удобнее, чем металлическая.

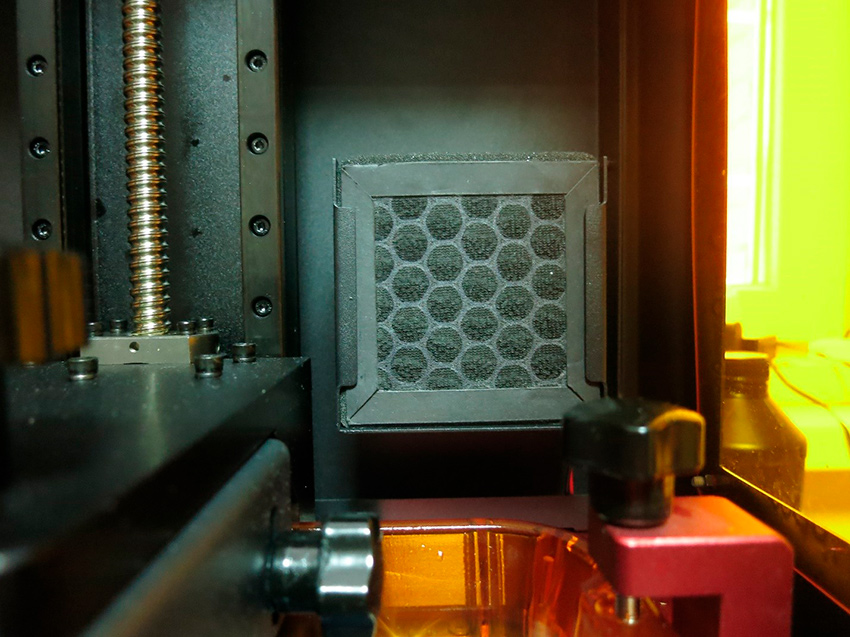

Наличие угольного фильтра:

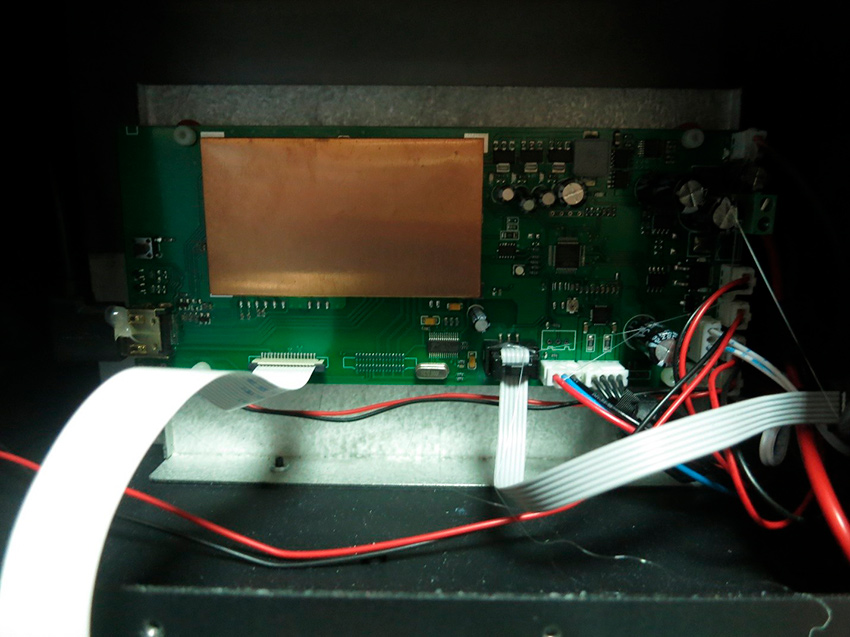

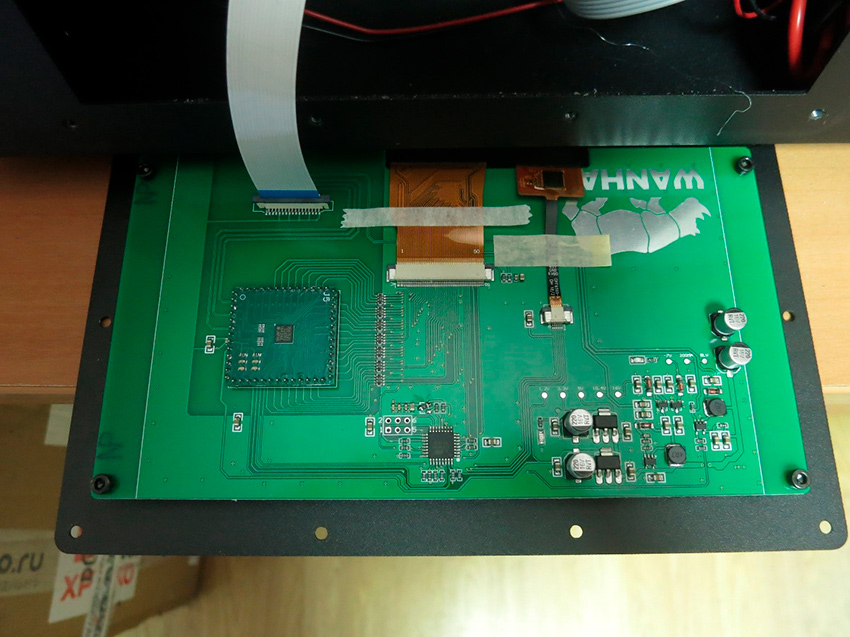

Рассмотрим теперь электронную плату управления. В комплекте поставляются 2 шестигранных ключа, при помощи которых легко осуществить доступ к «внутренностям» принтера:
Вся электроника монтируется по средством шлейфов и удобных разъемов на защелках, что позволяет обойтись без пайки и специального оборудования при блочной замене плат управления и другом ремонте «мозгов» устройства, что упрощает и ускоряет обслуживание.
Программное обеспечение:
Далее хотелось бы рассмотреть особенности программного обеспечения для D8, которое производитель предлагает загрузить с официального сайта (https://www.chitubox.com/download.html?fbclid=IwAR3Jn2D91b42PjfRIIKMezmtvTTCIWu7ne88i_KXEofp7ryCGL6Z0M7FT9Y).
Требования к «железу» и ПО компьютера:
Предоставляемое ПО Chitubox V 1.2.0 поддерживает любые STL модели. Обладает достаточным функционалом и интуитивно понятным интерфейсом для создания рабочего файла, готового для загрузки в принтер на печать. Также имеется автоматическая расстановка поддержек по заданным параметрам, выбор параметров печати и т.д.
Устройство оборудовано встроенным слайсером, позволяющим загружать STL файлы по WI-FI, что повышает автономность работы, но, возможно, не всегда удобно для просмотра и предварительной обработки модели, установки поддержек и.т.п. Хотя данная функция, скорее всего, найдет своего потребителя.

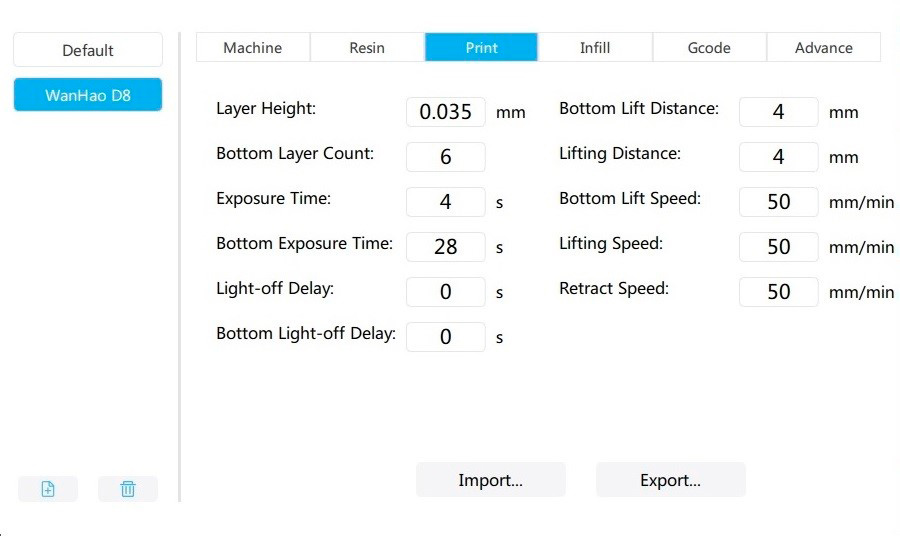

Меню настроек слайсера:

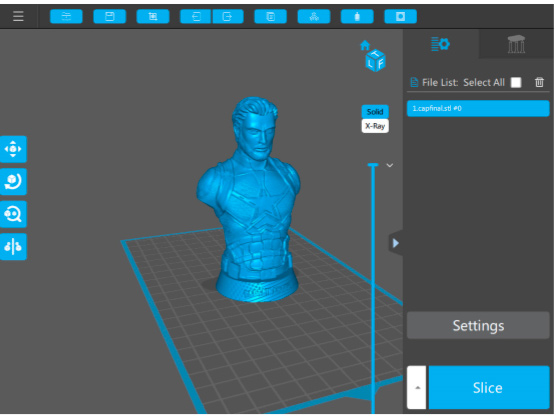

Загрузка модели:

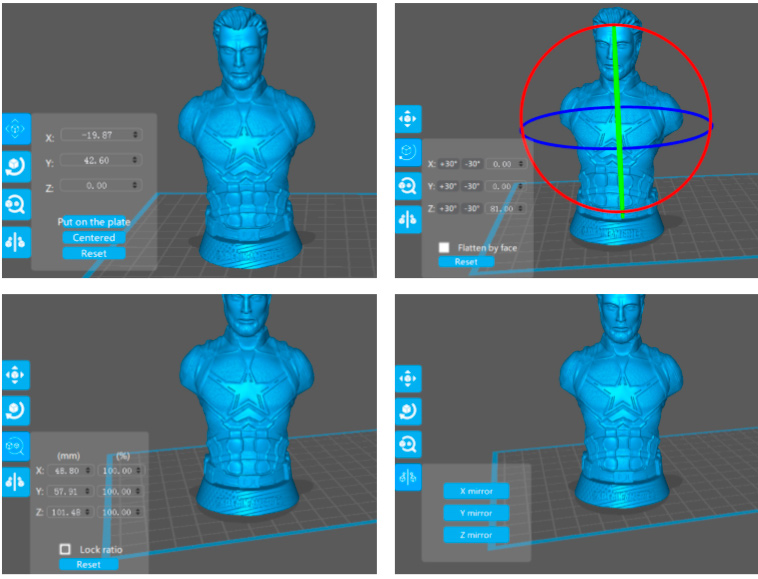

Панель инструментов:
Калибровка печатной платформы:
Перед первым запуском, после установки ванночки для материала принтер естественно нуждается в калибровке, что в данной модели реализовано весьма простым образом. Платформа устанавливается посредством двух верхний винтов, далее ослабляем боковые четыре винта и опускаемся в исходное положение печати, после чего затягиваем боковые винты.

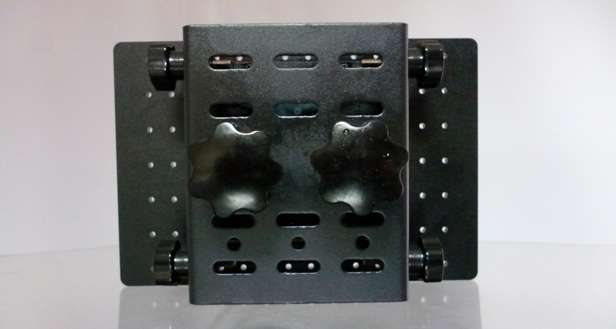

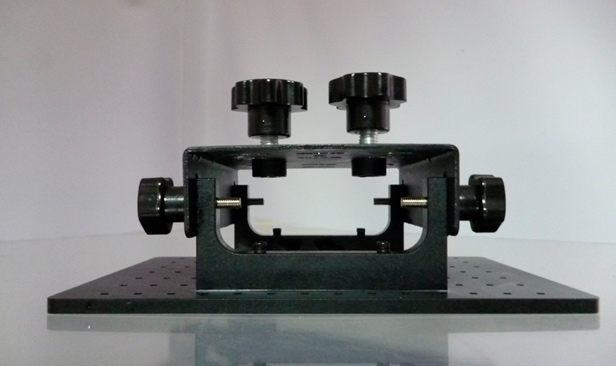

Внешний вид платформы:

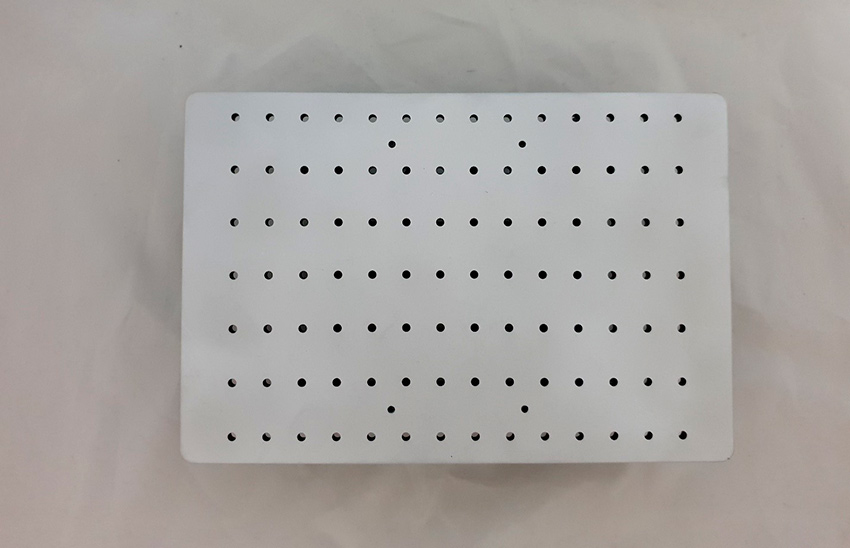

Поверхность платформы:

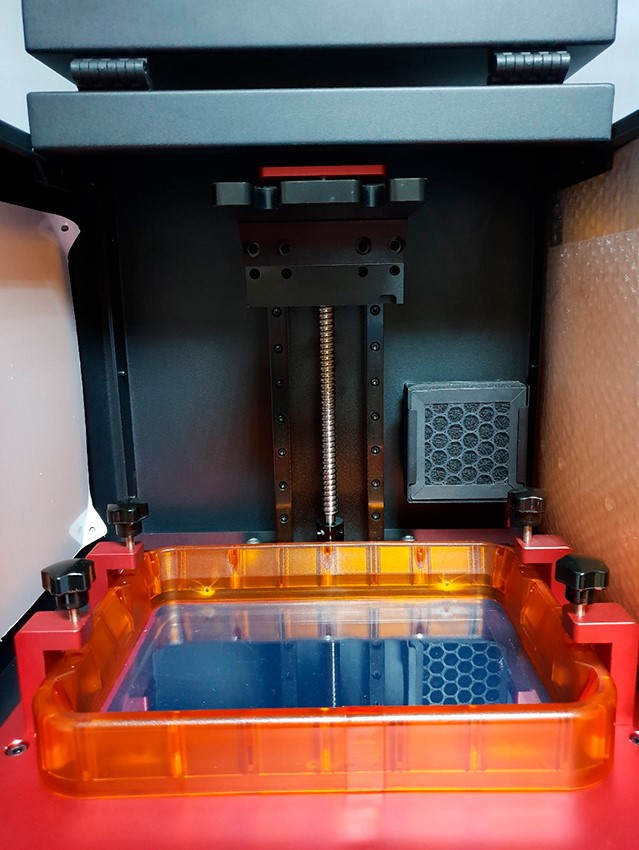

Установленная ванночка для материала:

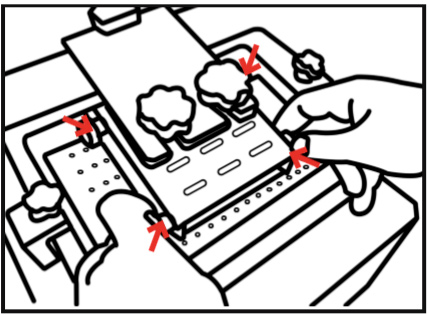

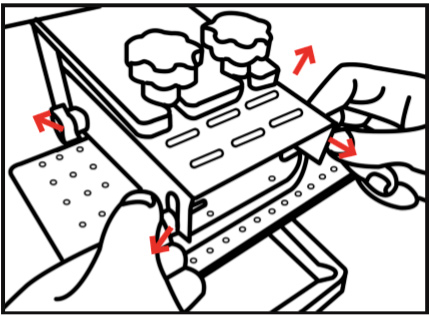

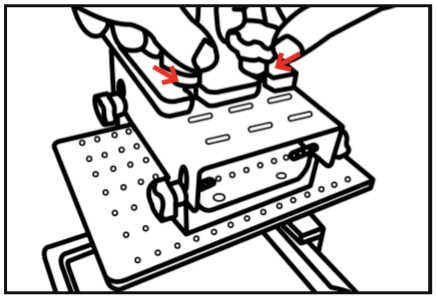

Процесс калибровки наглядно представлен на картинках в инструкции:
Запуск печати:
После успешной калибровки платформы, можно приступать непосредственно к печати.

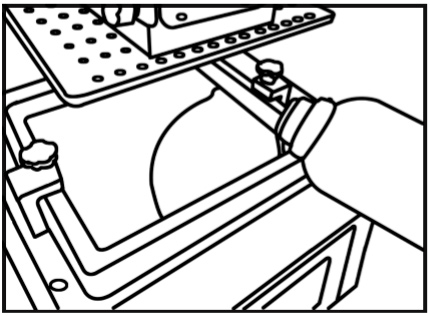

Заливаем материал:
Запуск печати, также не сложен: достаточно записать подготовленный слайсером файл на флеш-диск. Далее с помощью сенсорного экрана устройства выбираем необходимую модель и нажимаем «старт». Стоит также отметить отсутствие необходимости отправлять платформу в «дом» вручную, принтер опустит ее автоматически в ванну с материалом и начнет печать.
Также, как уже было сказано выше, можно напрямую загружать STL модель по WI-FI и слайсить встроенным ПО устройства, но на наш взгляд это не сильно удобно и не является критически важным дополнением в процесс запуска печати и конструктив аппарата.
Во время печати принтер практически не создает дискомфорта, даже несмотря на наличие четырех кулеров, охлаждающих УФ лампу и электронные компоненты аппарата. Работает достаточно тихо для эксплуатации, например, в жилых помещениях, офисах, образовательных учреждениях. Также несомненным плюсом является наличие угольного фильтра, что уменьшает неприятный запах и токсичность испаряющегося фотополимера во время работы.
Демонстрация отпечатков:

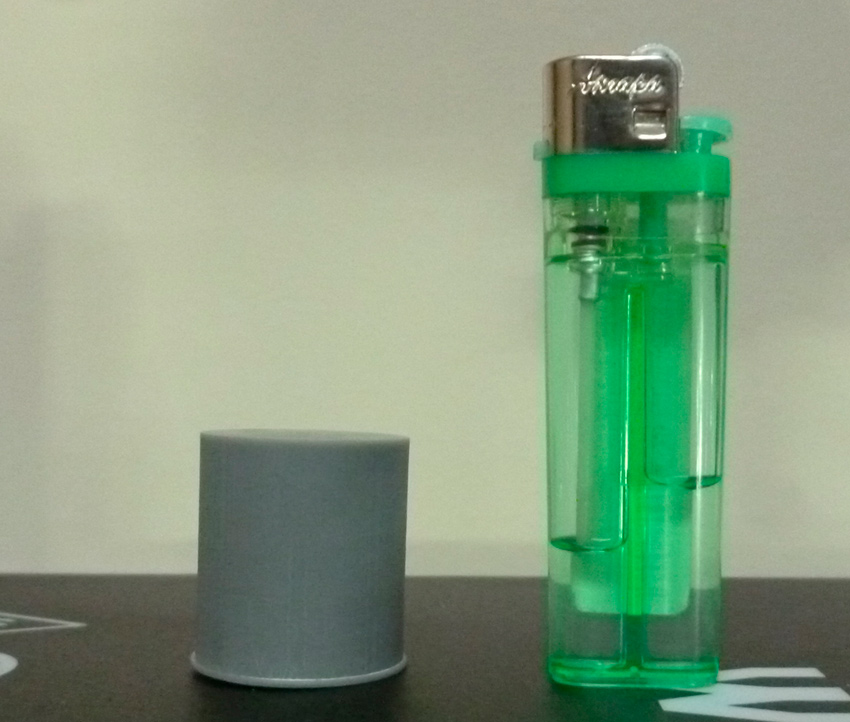

В ходе тестирования мы применяли несколько смол. Начнем, пожалуй, с оригинальной: Wanhao 3d printing resin Gray.

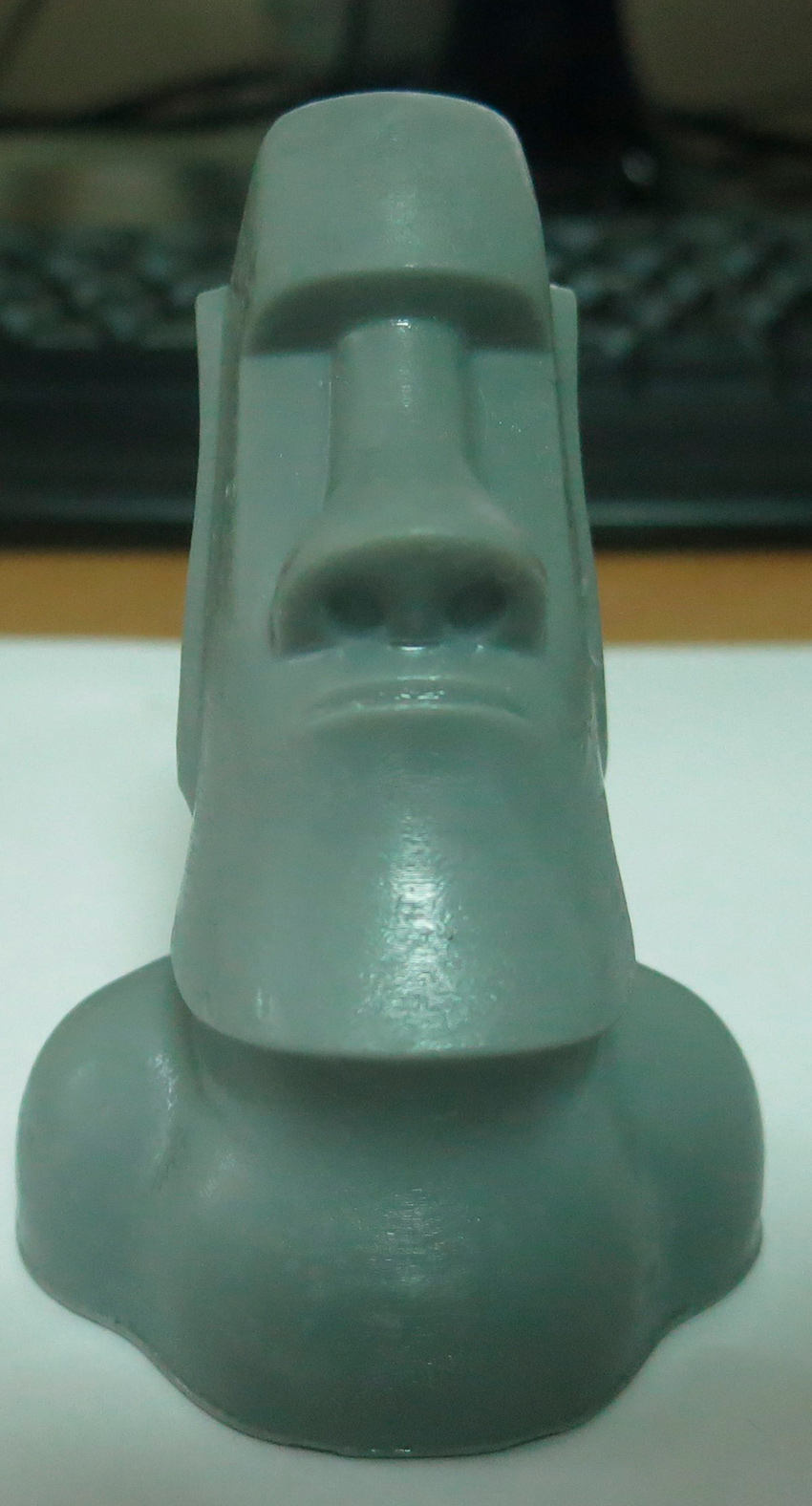

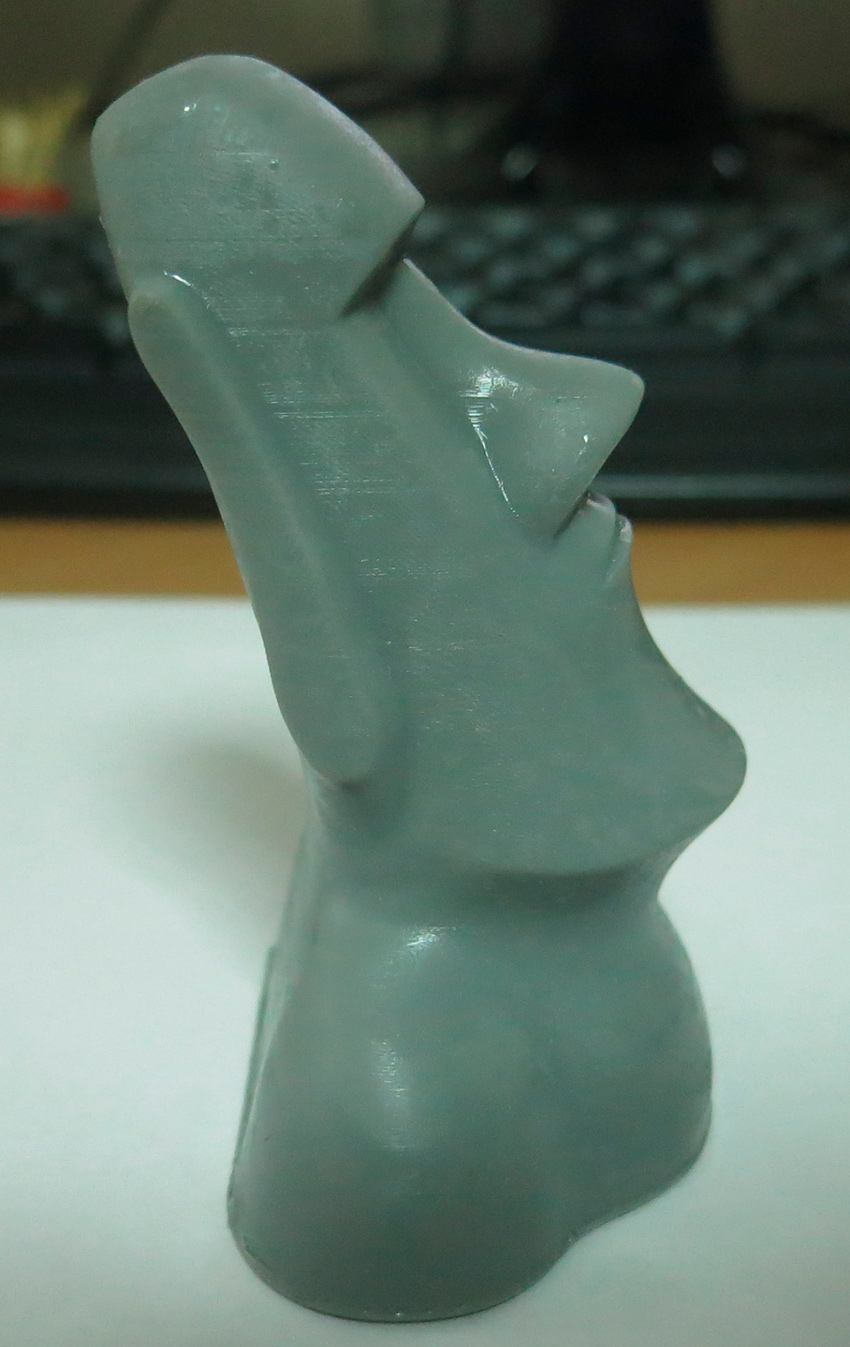

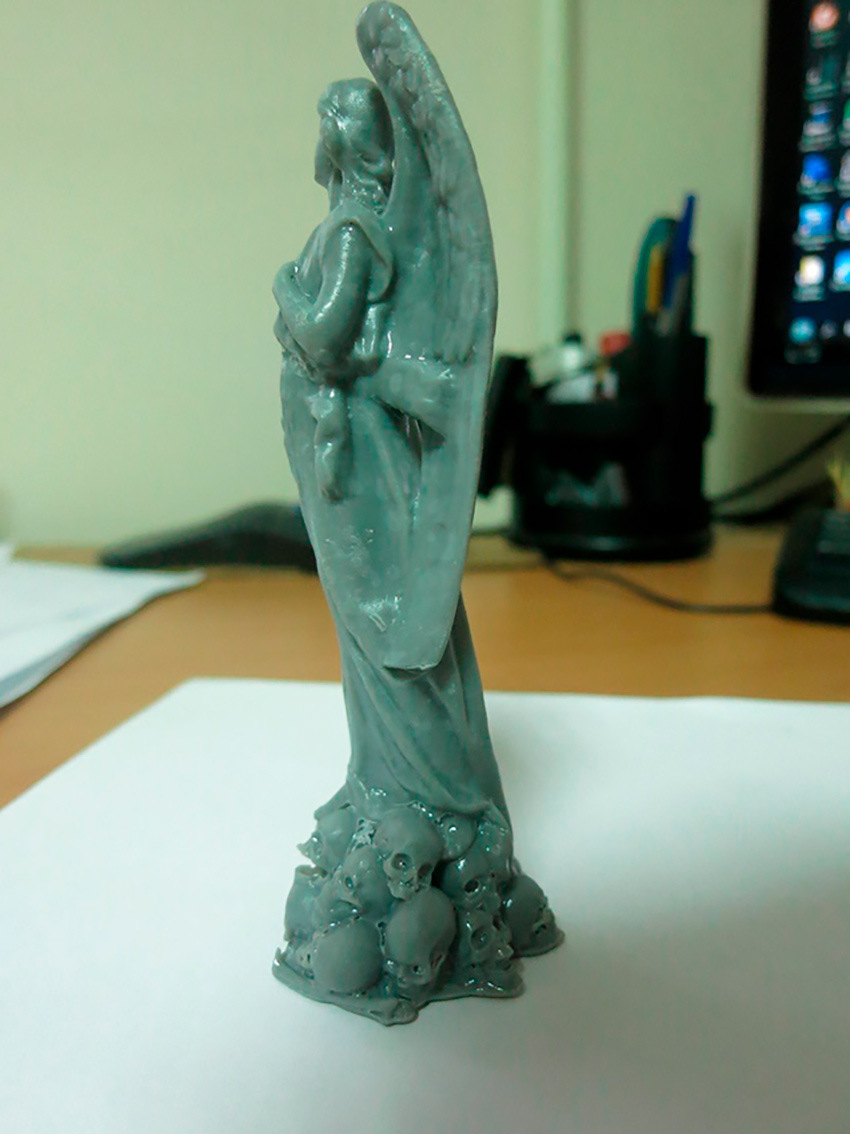

Смола подойдет для прототипирования и моделирования фигурок, сувениров:

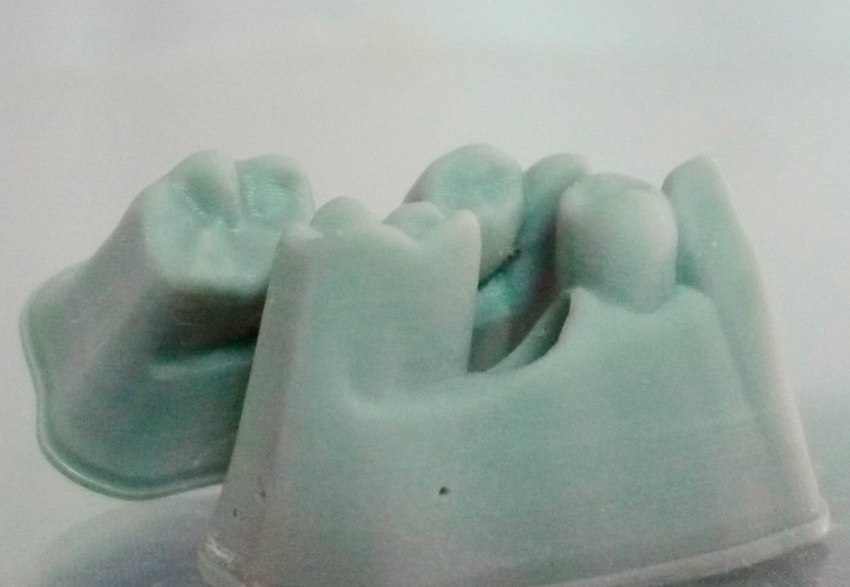

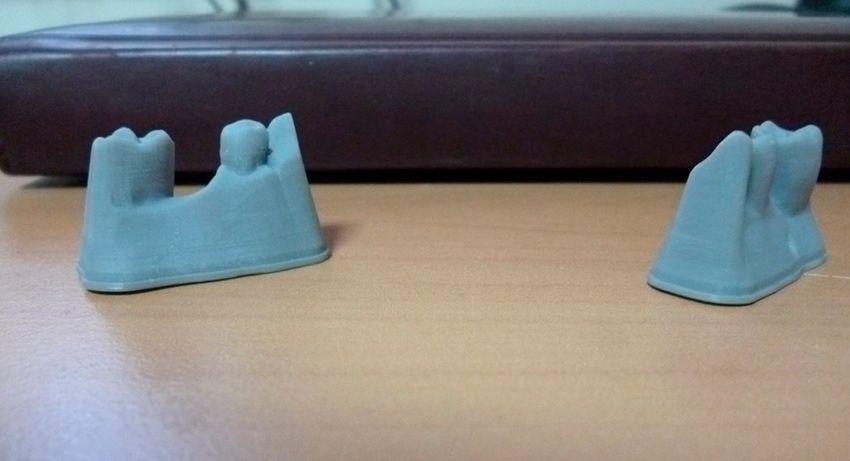

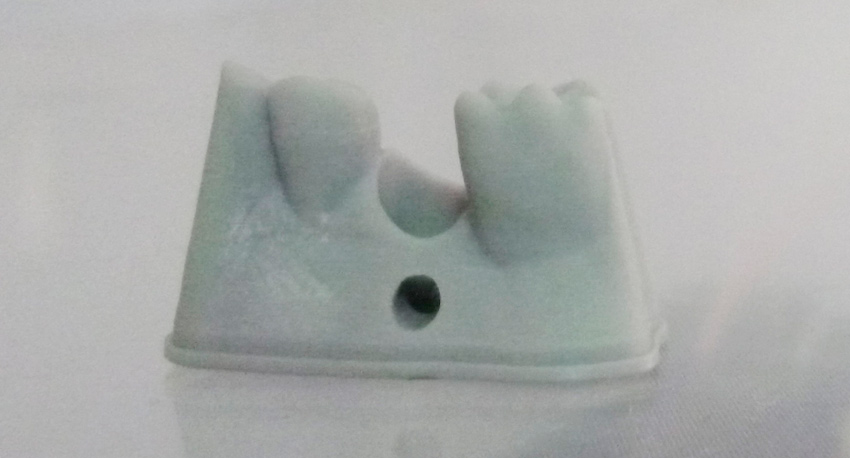

А также для создания стоматологических моделей:

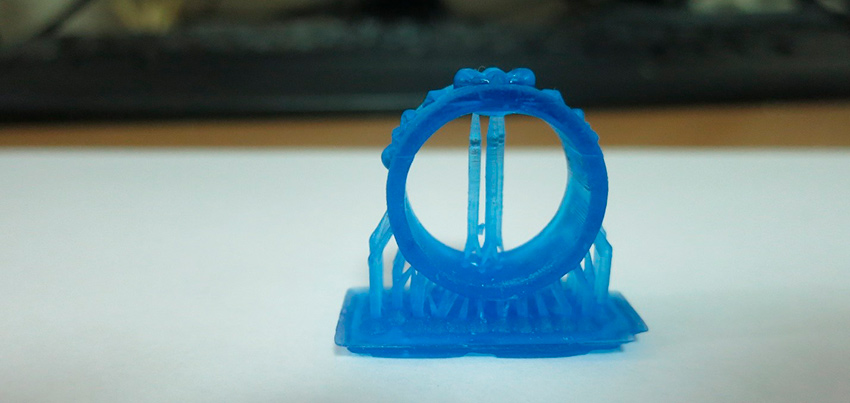

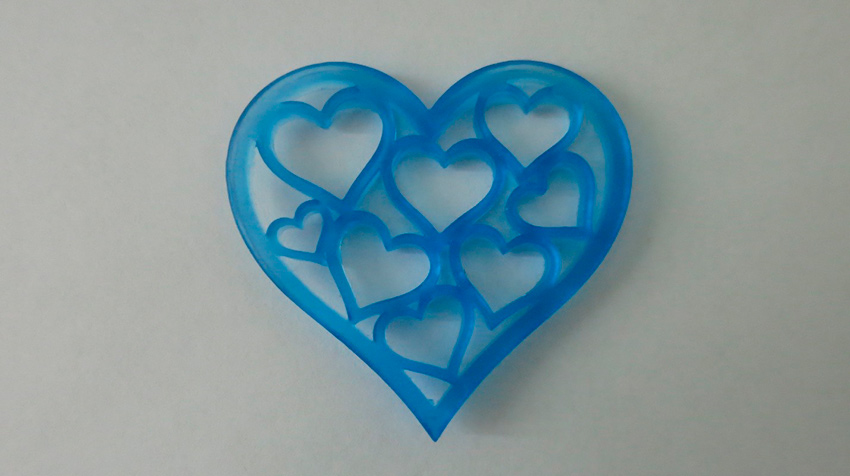

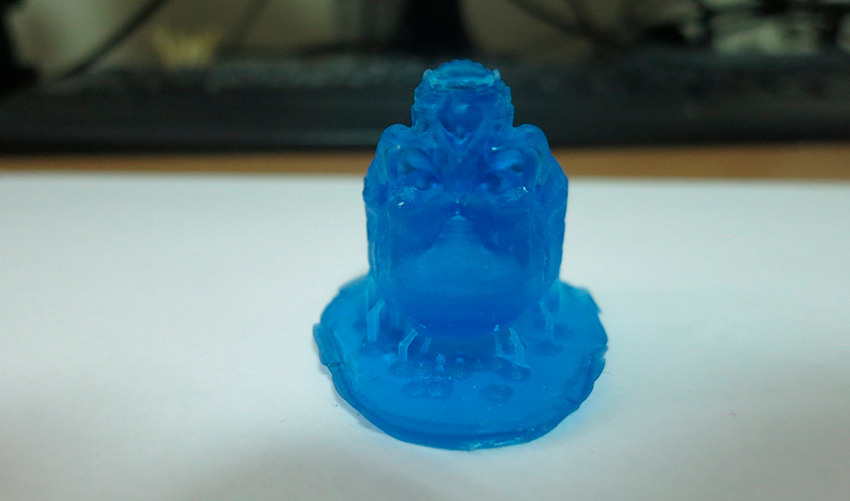

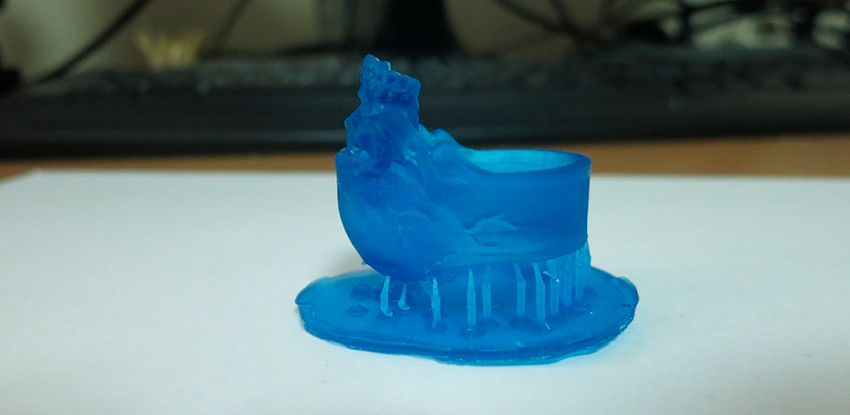

Далее у нас на рассмотрении смола Monocure blue, смола подходит для создания ювелирных образцов, небольших статуэток и т.п. Обладает приятным голубым прозрачным оттенком (можно подробнее узнать о смоле из обзора на нашем сайте https://cvetmir3d.ru/blog/3d-obzory/novinki_fotopolimernyh_smol_ot_monocure3d/).

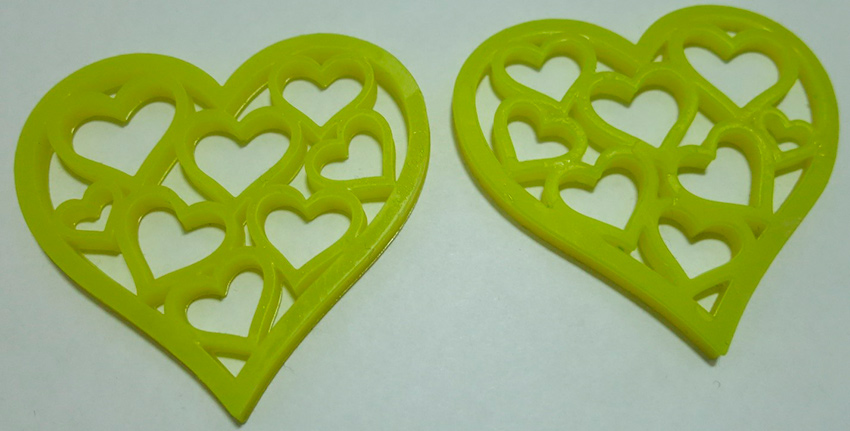

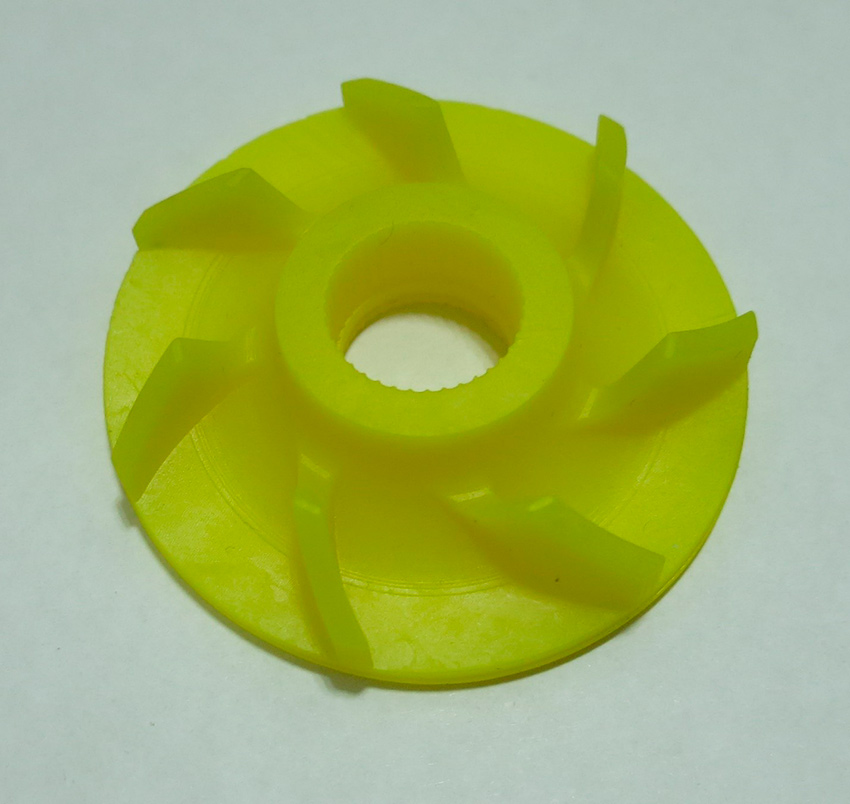

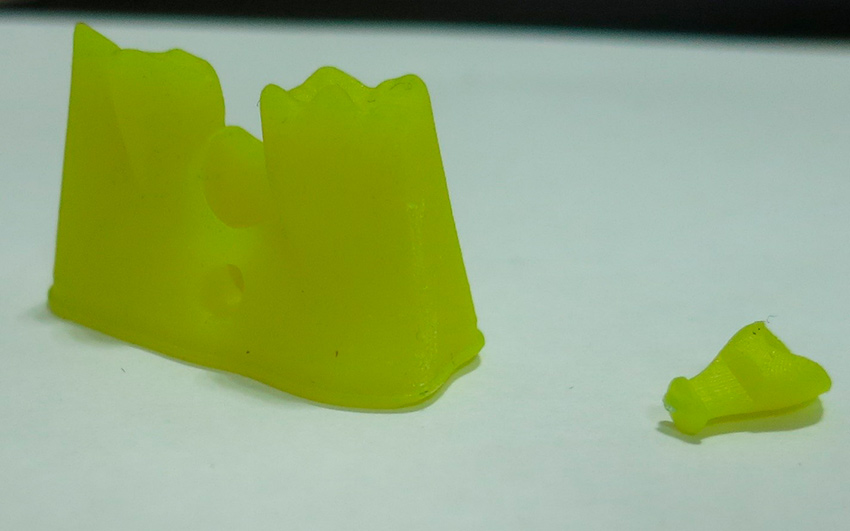

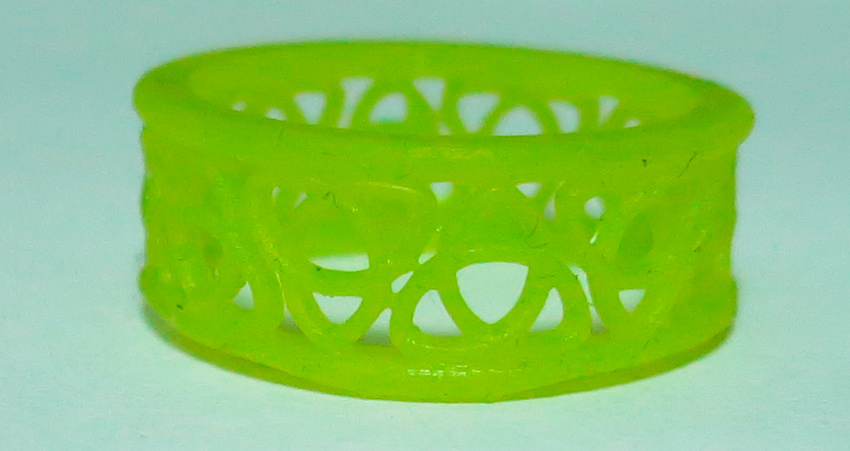

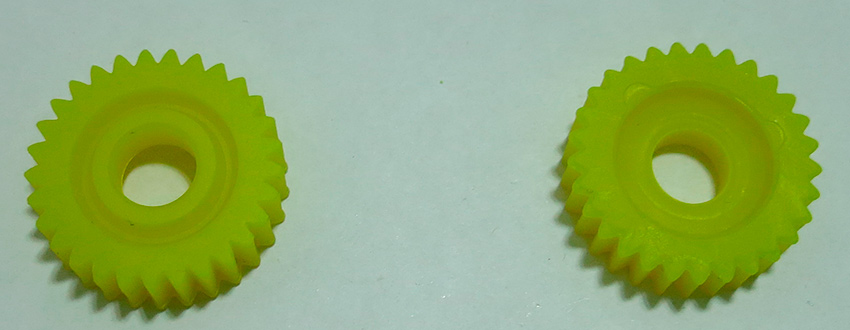

Далее перейдем к такому производителю, как Esun. В данном обзоре рассмотрим 2 продукта: Esun Bio-based resin yellow, показавшей себя как абсолютно универсальный расходный материал, идеальное качество отпечатков как для стоматологической отрасли, ювелирных изделий, так и для инженерных прототипов:

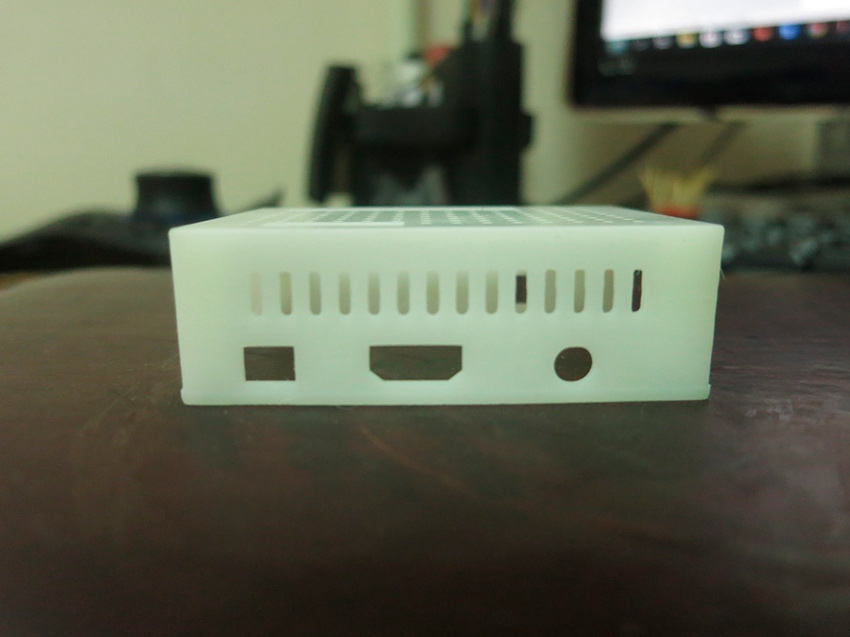

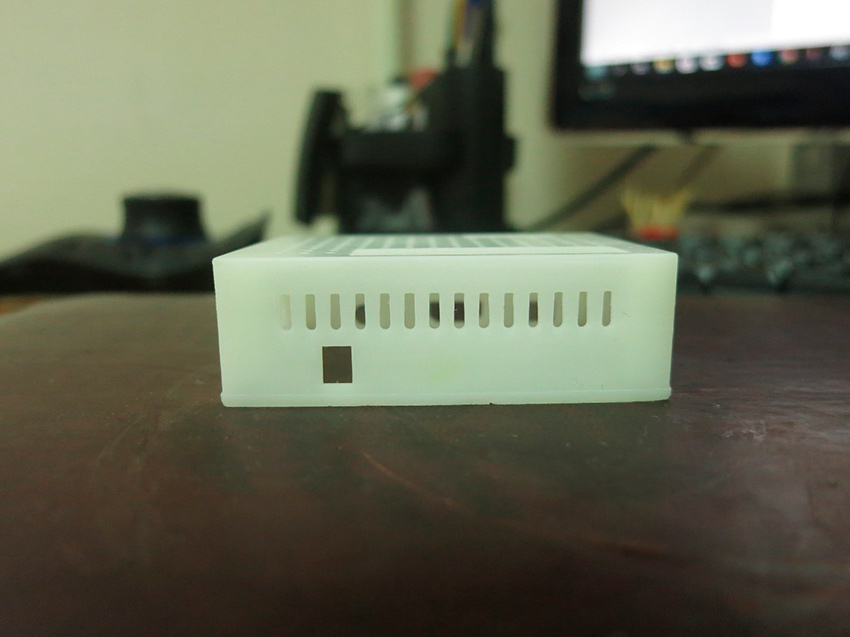

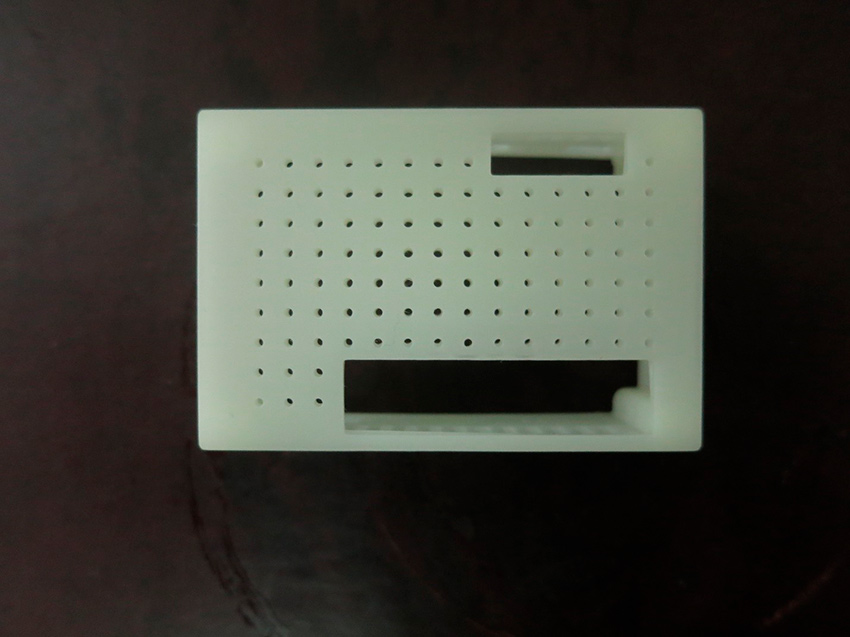

Ну и напоследок Esun general-purpose resin white. Хорошо подойдет для макетов или мелкосерийного производства корпусных, несложных технических элементов. Мы напечатали корпус для датчика:
Для печати ювелирных изделий использовалась толщина слоя в 35 микрон и время засветки слоя в 5 секунд, а для всех остальных моделей 50 микрон и 6 секунд соответственно.

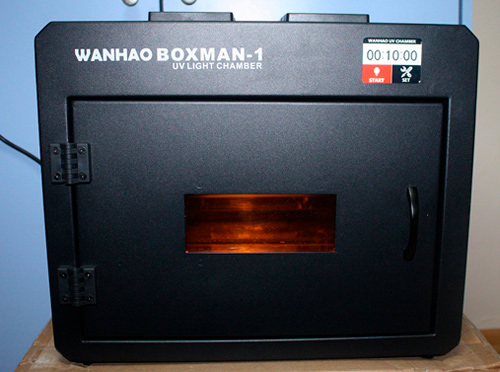

Все напечатанные модели мы, как обычно, отправляли на дозасветку в УФ-камеру Wanhao Boxman-1.
Если вы еще не знакомы с этим устройством, можете прочитать наш обзор Wanhao Boxman-1.
Выводы и итоги:
Принтер показал себя, как неплохое устройство для стоматологии, ювелирного дела, мелкосерийного, сувенирного производства, создания литьевых мастер-моделей, мелкосерийных изделий. При своей бюджетной цене аппарат составляет мощную конкуренцию промышленным образцам, практически не уступая им в качестве получаемых отпечатков. Также несомненным плюсом для покупателя будут компактные габариты и отсутствие особых условий для установки и эксплуатации. Принтер оставляет исключительно положительные впечатления, и может быть рекомендован как для бизнеса, так, например, и для учебных заведений, научных учреждений или для подготовки операторов аддитивного производства.
