3Д сканер 3DMakerPro TURTLE

3DMakerPro TURTLE — это 3Д-сканер, построенный вокруг одной идеи: одно устройство, три сменных модуля и три режима работы. Модуль определяет, что именно сканируется, а режим — как выполняется сканирование. При этом любой модуль совместим с любым режимом, а все этапы работы — захват, обработка и экспорт — происходят непосредственно на устройстве.

Основные преимущества 3DMakerPro TURTLE

Три режима работы каждого модуля

Ручной позволяет сканировать без кабеля и свободно перемещаться с устройством.

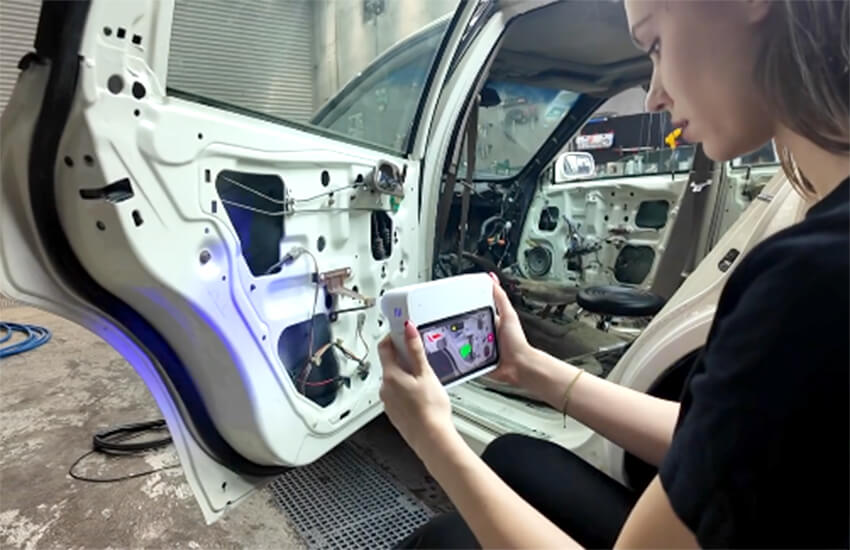

Модульный дает возможность работать с труднодоступными местами.

Проводной предназначен для тех, кто организует рабочее место для максимальной производительности.

Вся работа на самом устройстве

Полный цикл — от захвата до экспорта — выполняется без участия компьютера. Сразу после завершения сканирования модель можно рассмотреть на 6,4-дюймовом 2K AMOLED экране и экспортировать файл. Аппаратная основа включает 2,4 ГГц, 16 ГБ оперативной памяти и 256 ГБ SSD, чего достаточно для запуска всего рабочего процесса на самом устройстве.

Привязки к форматам нет: облака точек экспортируются в ASC и PLY, а сетки — в OBJ и STL прямо с устройства. Полученные файлы открываются в CloudCompare, MeshLab, Geomagic, а также в CAD- и слайсерных инструментах. Проект объемом 3 ГБ передается примерно за 35 секунд по Wi-Fi 5 ГГц. Также поддерживается прямое подключение через точку доступа и USB-накопитель.

Сменные модули для разных рабочих диапазонов

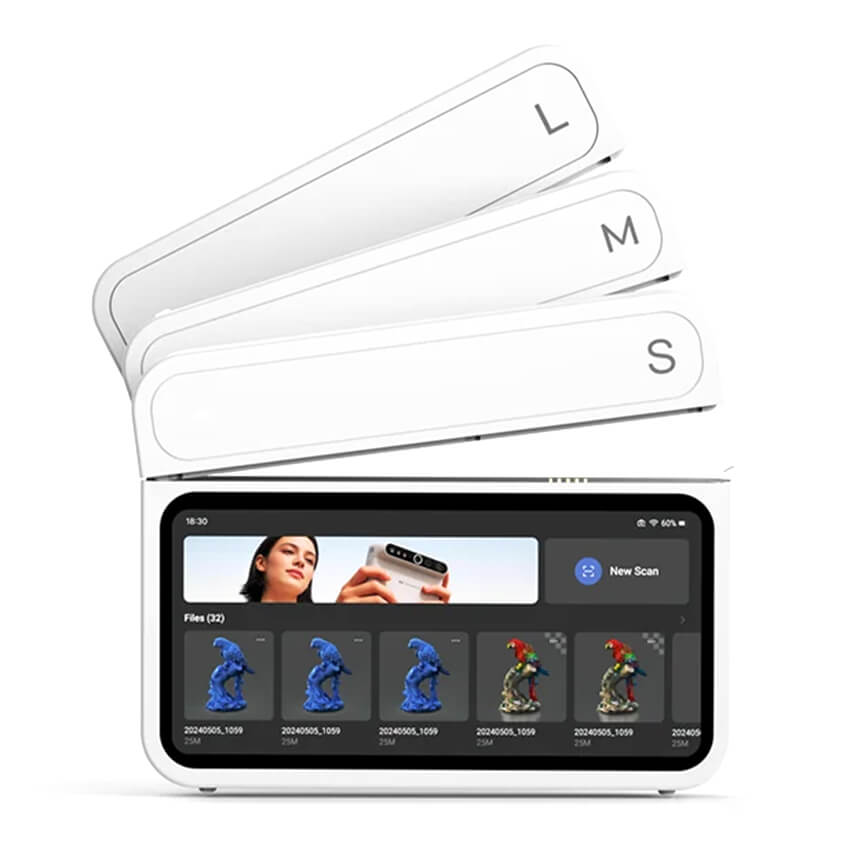

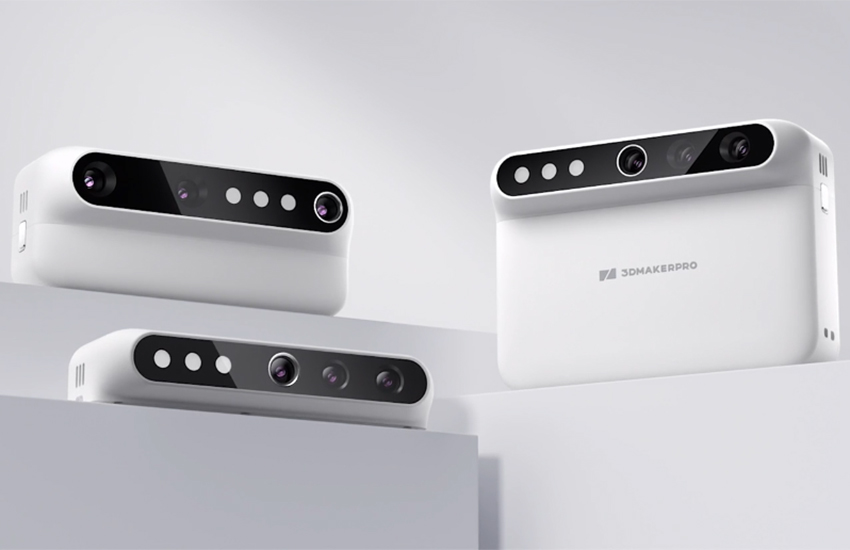

У сканера единая основа, к которой для каждой задачи крепится нужный модуль. Модулей три, и каждый из них рассчитан на свой рабочий диапазон.

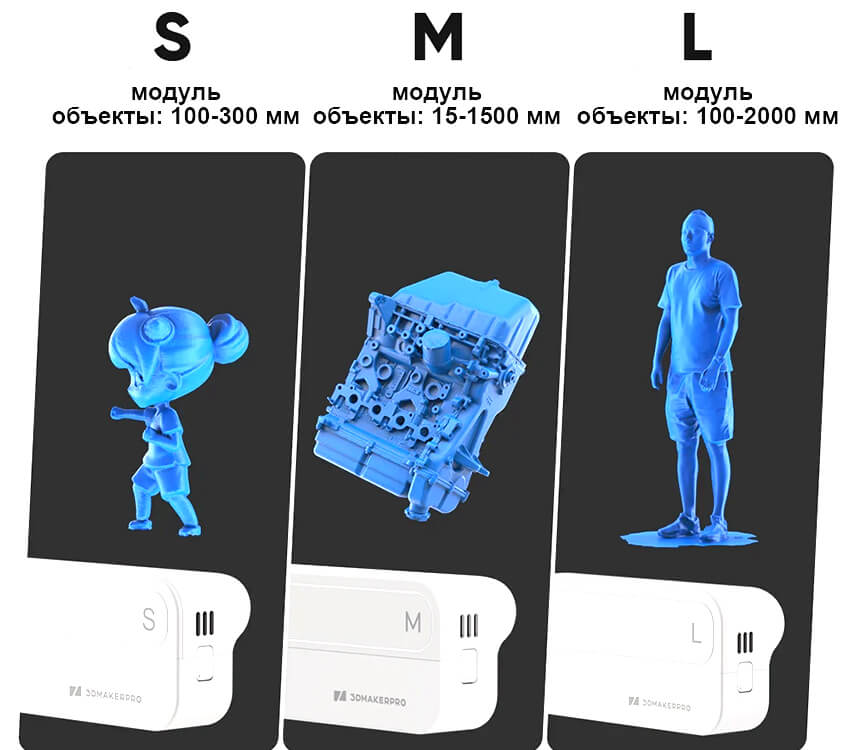

Модуль S предназначен для миниатюр от 10 мм и тонкой детализации в пределах 10–300 мм.

Модуль M — повседневный рабочий инструмент с диапазоном 15–1500 мм.

Модуль L создан для крупных деталей и транспортных средств в диапазоне 100–2000 мм.

При подключении модуля калибровка загружается автоматически: ручная настройка и калибровочная плата не нужны.

Что улучшилось

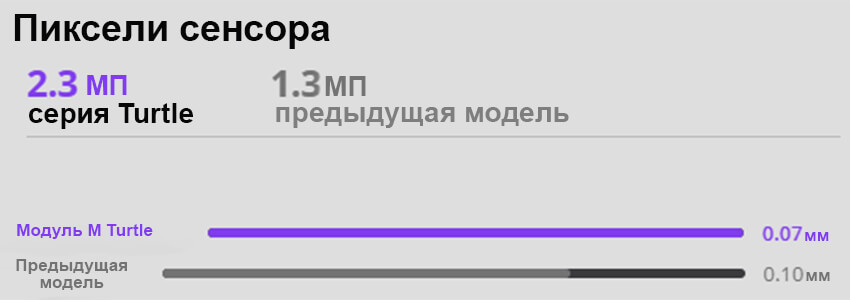

К заметным усовершенствованиям относится более четкий сенсор, который отвечает за детализацию и цвет. Обновленный сенсор фиксирует более тонкую геометрию и более насыщенный цвет по всей серии Turtle: то же самое сканирование становится богаче по содержанию, а один проход захватывает больше.

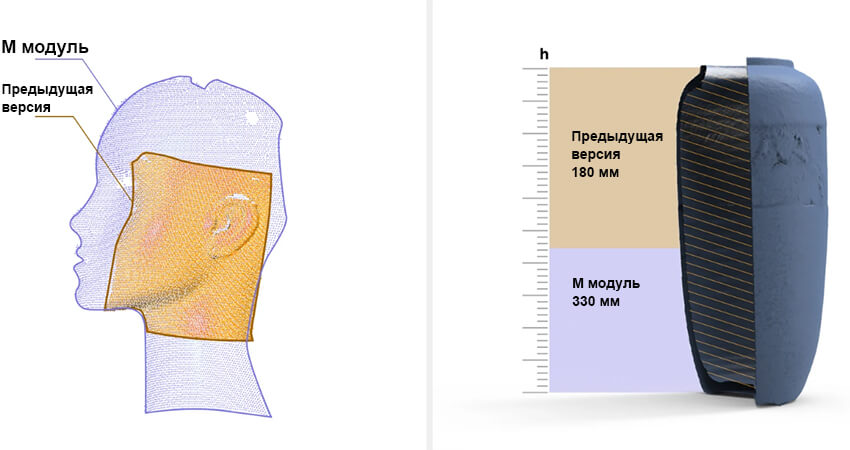

Второе усовершенствование — более мощный проектор, который расширяет и углубляет то, что попадает в каждый кадр. Углубленные поверхности и ступенчатые участки оказываются в пределах одного кадра, и необходимость подбирать подходящее расстояние отпадает.

Сканирование без маркеров и без потери данных

Выравнивание TURTLE выполняет по собственной геометрии и текстуре объекта. Маркеры не требуются, а значит, не требуется и обработка после сканирования. Если поверхность слишком гладкая и лишена выраженных особенностей, наносится легкий слой сканирующего спрея, который добавляет нужные признаки, — маркеры при этом по-прежнему не используются.

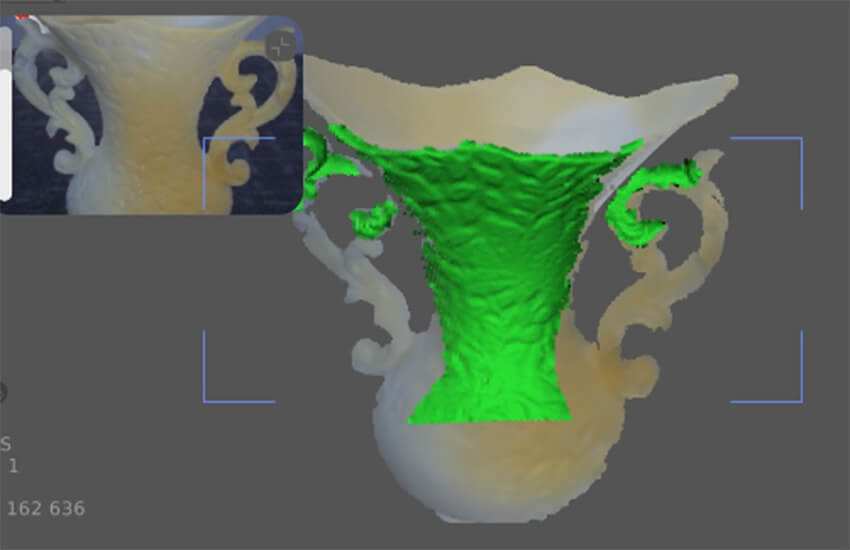

Если отслеживание потеряно, уже отснятые данные не пропадают. Сканер достаточно навести на любую ранее захваченную область, и работа продолжится с того же места, без запуска заново.

Безмаркерное ИИ-визуальное отслеживание и распознавание особенностей обеспечивают мгновенную повторную привязку и продолжение сканирования без сброса.

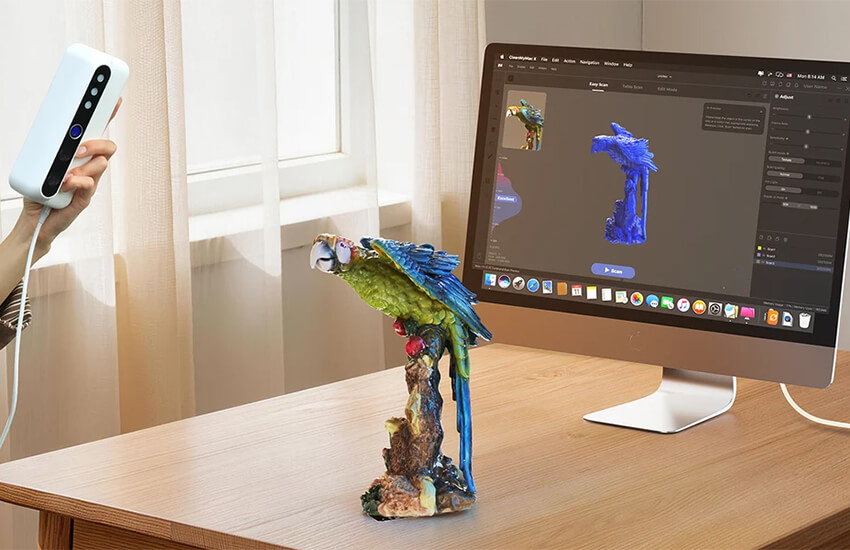

При подключении к компьютеру доступен режим высокой частоты кадров — до 30 кадр/с, что втрое превышает автономный показатель. Это позволяет работать быстрее, без пропущенных кадров и замедленного предпросмотра.

Готовность к сканированию за 10 минут

Начало работы не требует ни калибровочной платы, ни мастера настройки. Модуль подключается к Control Pad или компьютеру, после чего соответствующий калибровочный файл загружается сам, и уже менее чем через 10 минут можно приступать к сканированию.

Удобное ПО

Дополняет устройство бесплатный программный комплекс JMStudio от 3DMakerPro. Он проводит пользователя через весь процесс — от подключения и калибровки до оптимизации и экспорта, делая работу простой и последовательной.
